Описание

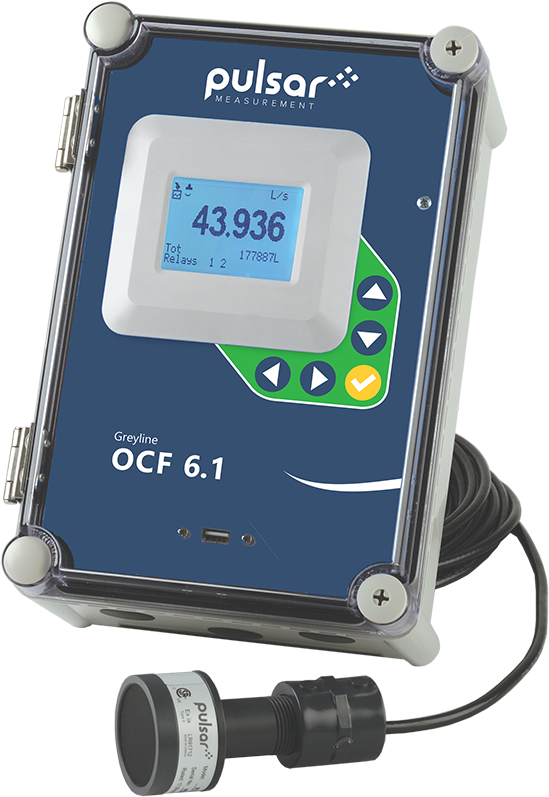

В измерителе расхода открытого канала и уровня резервуара Greyline Instruments компании Pulsar Measurement OCF 6.1 используется бесконтактный ультразвуковой датчик, установленный над желобом или водосливом для измерения расхода или внутри/над резервуаром для измерения уровня. Отдельный водонепроницаемый корпус для электроники/дисплея можно установить на расстоянии не более 500 футов (150 м) от датчика. OCF 6.1 непрерывно отображает, суммирует, передает и регистрирует данные о расходе или уровне в открытом канале.
OCF 6.1 прост в настройке и эксплуатации. Встроенная клавиатура позволяет легко выбирать в меню лоток или водослив и единицы измерения (например, галлоны, литры и т. д.). Настройки конфигурации и журналы данных защищены паролем и сохраняются во время перебоев в подаче электроэнергии. OCF 6.1 отображает на экране отчеты о расходе или уровне с ежедневными общими, минимальными, максимальными и средними значениями расхода/уровня и передает журналы данных на USB-накопитель. В комплект входит программное обеспечение для ПК, позволяющее легко создавать отчеты.
Каждый OCF 6.1 включает в себя либо бесконтактный датчик PZ15, разработанный для особых требований измерения расхода в открытом канале, либо датчик PZ32T, разработанный для особых требований измерения уровня в резервуарах. Лучи ультразвуковых датчиков достаточно узкие, чтобы работать с очень маленькими лотками, и достаточно мощные для действительно больших применений. OCF 6.1 автоматически настраивается на кабели увеличенной длины до 500 футов (150 м). Подключите изолированный выход 4–20 мА OCF 6.1 к внешним дисплеям, самописцам или контроллерам и используйте встроенные реле для сигнализации расхода/уровня и импульсов, пропорциональных расходу, для пробоотборников, хлораторов или внешних сумматоров.
В комплект входит программное обеспечение Greyline Logger, которое отображает данные как в графическом, так и в табличном формате. Вы можете просматривать данные о расходе и уровне на экране, создавать отчеты и сохранять файлы на диск. Графики можно экспортировать в виде изображений, а таблицы данных — в виде текстовых файлов с разделителями или непосредственно в Microsoft Excel®. Любой USB-накопитель можно подключить к USB-выходу OCF 6.1 для автоматической загрузки файлов журнала данных. Загруженным файлам последовательно присваиваются имена измерителя, поэтому файлы журналов одного или нескольких приборов можно хранить на одном флэш-накопителе.
Технические характеристики
Особенности
- Бесконтактный ультразвуковой датчик
- Точность и возможность проверки
- Погрешность диапазона ±0,25 %
- Встроенные данные по 26 миллионам точек регистратор
- Выходы USB и программное обеспечение Windows®
- Изолированный выход 4–20 мА/0–5 В
- 2 программируемых реле управления
- Простой 5 -калибровка клавиш с выбором языка
- Защищена паролем
- Отчеты о расходе и уровне на экране
- NEMA4X (IP 66) Корпус из поликарбоната
- Вода пыленепроницаемый, с небьющейся крышкой
