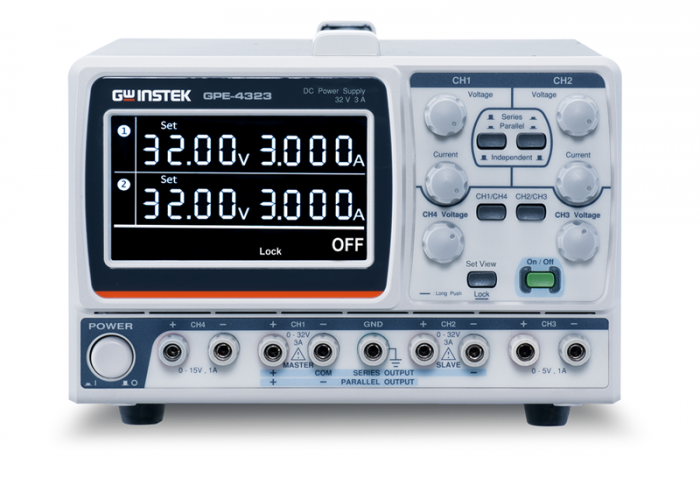

GPE-4323 Источник питания постоянного тока Instek

Дополнительные функции:

• 4 канала
• 4,3-дюймовый ЖК-дисплей
• Разрешение настройки и считывания
• 100 мВ/ 10 мА*При использовании более высокого разрешения регулировка тока или напряжения может быть ограничена чувствительностью ручки
• Выход вкл./выкл.
• Аналоговое управление (удаленный ввод/вывод) для выхода Вкл./ ВЫКЛ.
• Установить функцию просмотра для проверки исходной настройки V/I во время вывода.
• Функция блокировки клавиш
• Отслеживание последовательностей и параллельных операций
• Умный охлаждающий вентилятор с низким уровнем шума
• Дополнительный разъем европейского типа
• Прилагаемые аксессуары: руководство пользователя (CD) x 1, шнур питания x 1

Работа при постоянном напряжении

• Стабилизация сети: ≤0,01%+3 мВ
• Регулировка нагрузки: ≤0,01%+3 мВ (номинальный ток ≤3A), ≤0,02%+5 мВ (номинальный ток >3 А)
• Пульсации и шум: ≤1 мВ (среднеквадратичное значение) (5 Гц~1 МГц)
• Время восстановления: ≤100 мкс (изменение нагрузки 50 %, минимальная нагрузка 0,5 А)

Работа при постоянном токе

• Регулировка сети: ≤0,2%+3 мА
• Регулировка нагрузки: ≤0,2%+3 мА
• Пульсация и шум: ≤3 мАскз

Операция отслеживания (CH1, CH2)

• Ошибка отслеживания: ≤0,1%+10 мВ от ведущего (0~32 В) ), без нагрузки, с нагрузкой и регулировкой нагрузки ≤100 мВ)
• Параллельное регулирование: Линия: ≤0,01%+3 мВ, Нагрузка: ≤0,01%+3 мВ (номинальный ток≤3A), ≤0,02%+5 мВ (номинальный ток > 3 А)
• Последовательное регулирование: Линия: ≤0,01%+5 мВ
• Пульсации и шумы: Нагрузка: ≤100 мВ

CH3 Эксплуатация для (GPE-3323)

• Выходное напряжение: 5,0 В, ±5%
• Выходной ток: 5 А
• Стабилизация линии: ≤3 мВ
• Регулировка нагрузки: ≤5 мВ
• Пульсации и шум: 1 мВ (среднеквадратичное значение) (5 Гц~1 МГц)

Измеритель

• Разрешение по напряжению: 100 мВ
• Разрешение по току: 10 мА
• Точность настройки: напряжение ± (0,1% от показания +30 мВ), ток ± (0,3% от показания +6 мА)
• Точность обратного считывания: напряжение ± (0,1% от показания +30 мВ), ток ± (0,3% от показания +6 мА)

Изоляция

• Шасси и клемма: 20 МОм или выше (500 В пост. тока)
• Шасси и шнур переменного тока: 30 МОм или выше (500 В пост. тока)

Условия окружающей среды

• Рабочая температура: 0~40°
• Температура хранения: -10~70°
• Влажность при эксплуатации: ≤80% относительной влажности
• Влажность при хранении: ≤70 % относительной влажности.
• Источник питания: 100/120/220 В переменного тока ±10%, 230 В (+10%~-6%), 50/60 Гц.
• Размеры и вес: 210 (Вт) x 155 (В) x 306 (Г) мм, прибл. 7 кг

Применения

• Лаборатории и учебные заведения
• Тестирование продукции и обеспечение качества
• Эксплуатация и почта -Поддержка продаж
• Разработка и отладка продуктов

Серия GPE — это передовые, экономичные линейные источники питания постоянного тока. Серия GPE отличается выходной мощностью от 192 до 217 Вт, тремя независимыми изолированными выходными каналами (для GPE-3323), высоким разрешением, низким уровнем шума, высокой надежностью и компактными размерами.

Цифровая панель управления

Серия GPE имеет встроенную цифровую панель управления, которая заменяет традиционный метод управления. Эта уникальная конструкция позволяет линейным источникам питания постоянного тока серии GPE предоставлять пользователям более эффективные функции, включая настройку вида и блокировку клавиш для ускорения рабочего процесса. Функция блокировки клавиш защищает тестируемые устройства, не позволяя другим изменять параметры напряжения и тока. Кроме того, индикатор кнопки вывода помогает пользователям четко считывать рабочее состояние источника питания.

Последовательное отслеживание и параллельная работа

В дополнение к независимым выходным каналам серия GPE обеспечивает отслеживание последовательного и параллельная работа (для GPE-2323/GPE-3323/GPE-4323). Последовательное и параллельное соединения позволяют источникам питания выдавать 32 В/6 А (параллельное соединение) и 64 В/3 А (последовательное соединение).

Удобная функция

Серия GPE имеет встроенный установить вид и блокировку клавиш, чтобы ускорить процесс работы. Функция блокировки клавиш защищает тестируемые устройства, не позволяя другим изменять параметры напряжения/тока. Функция блокировки кнопок предотвращает ненужные повреждения тестируемых устройств, вызванные неправильной работой.

Удаленный ввод/вывод для функции включения/выключения выхода

Серия GPE также обеспечивает аналоговое управление (удаленный ввод/вывод). /O) функция включения/выключения внешнего выхода. Для управления функцией включения/выключения выхода с помощью специального назначения контактов разъема дистанционного управления, расположенного на задней панели.

Технические характеристики
