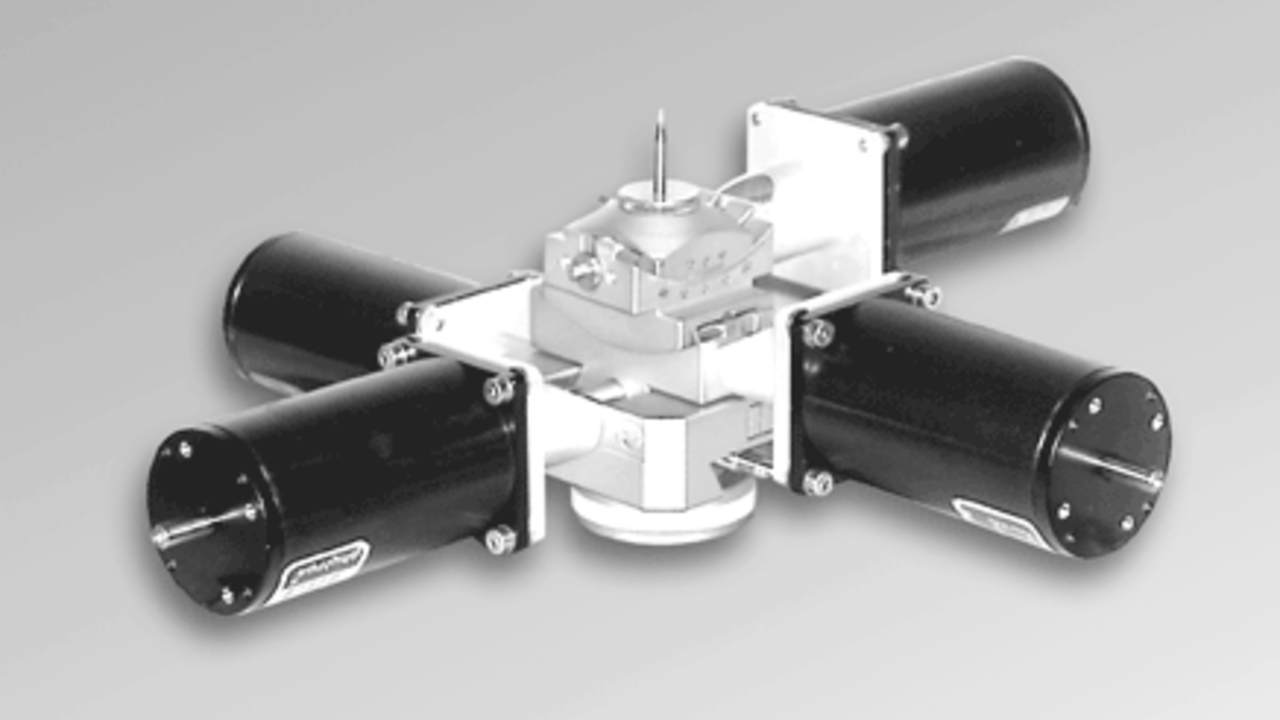

Головка гониометра 1003-MS
Головка гониометра 1003-MS приводится в движение четырьмя шаговыми двигателями.
Опционально могут быть установлены концевые выключатели для ограничения рабочего диапазона.
Данное устройство также доступно с другими типами двигателей, существует широкий спектр различных версий. Мы будем рады внести изменения по спецификации заказчика, если это технически возможно.
Регулируемые оси: | X, Y, Ry, Rx |
Диапазон X [мм]: | +/- 11 |
Диапазон Y [мм]: | +/- 11 |
Диапазон Ry [°]: | +/- 18 |
Диапазон Rx [°]: | +/- 18 |
Высота [мм]: | 107 |
Точность считывания [°]: | 0.1 |
Вес [кг]: | 2.5 |
Разрешение X, Y [µм]: | 2.5 |
Разрешение Rx [«]: | 9 |
Разрешение Ry [«]: | 9 |
Другие версии:
- пригодный для вакуума
- радиационно-стойкий
Технические характеристики двигателя:
Тип: | Vexta PK 223 |
Количество фаз: | 2 |
Длина кабеля [м]: | 0.5 |
Разъемы: | SUB D15 |
Количество шагов/об: | 200/400 |
Номинальный ток [А/фаза]: | 0.95 |
Удерживающий момент [Нм]: | 0.05 |
Класс изоляции: | B |
В комплекте:
- регулировочный штифт
- ключ для гониометра
- клейкий воск
- 2x держатель образца
Аксессуары:
Опора: | 1055 |
1412 | |
Система управления: | SMC 9300 |
