- четыре конфигурации точности
- две конфигурации нагрузки
Исполнения для конкретных применений:
- вакуумные
- антимагнитные
- радиационно-стойкие
- в черном исполнении
Модульная индивидуальная конфигурируемость:
- от базовой модели до системы высокого класса
- до многоосевых систем
- с индивидуальной апертурой пропускания
- с заказным расположением отверстий
Конфигурации точности:
 |  |  |  | ||
| Точность [“]: | 40 | 30 | 15 | по запросу | |
| Повторяемость (одностор.) [“]: | ≤ | 4 | 2 | 2 | по запросу |
| Ошибка реверса [“]: | ≤ | 20 | 8 | 7 | по запросу |
| Эксцентриситет [мкм]: | ≤ | 5 | 3 | 2 | 2 |
| Качание [“]: | ≤ | 8 | 4 | 3 | 3 |
Размеры [мм]:
| D: | L: | H: |
| 179 | 195 | 70 |
Аксессуары:
| Двигатели: | 3-/5-фазные |
| Сервопривод/DC | |
| Ручные колеса: | 0056 |
| Редукторы: | 2056.05 |
| 2056.10 | |
| 2056.20 | |
| Концевые выключатели: | в комплекте |
| Нулевая точка: | 9100 |
| Инкрементальный энкодер: | инкрементальный |
| абсолютный | |
| Система управления: | 9300 |
Технические характеристики:
| Диапазон перемещения [°]: | 360 |
| Материал (корпус/червячная передача): | Алюминий/Бронза |
| Передаточное отношение: | 360:1 / 180:1* |
| Разрешение [°]: | 0.001 / 0.002* ** |
| 0.0005 / 0.0001 минимум (с редуктором 20:1) | |
| Мин. крутящий момент привода [Нм]: | 0.40 / 0.45* |
| Макс. выходной крутящий момент [Нм]: | 15 / 18* |
| Жесткость [мкрад/Нм]: | 1 |
| Вес [кг]: | 6 |
| Размер фланца [мм]: | 56 |
| Апертура передачи [мм]: | 20 (стандарт) — 101 |
* значения для гониометра 411A с 1 окружностью
** шаговый двигатель, 1000 шагов/оборот

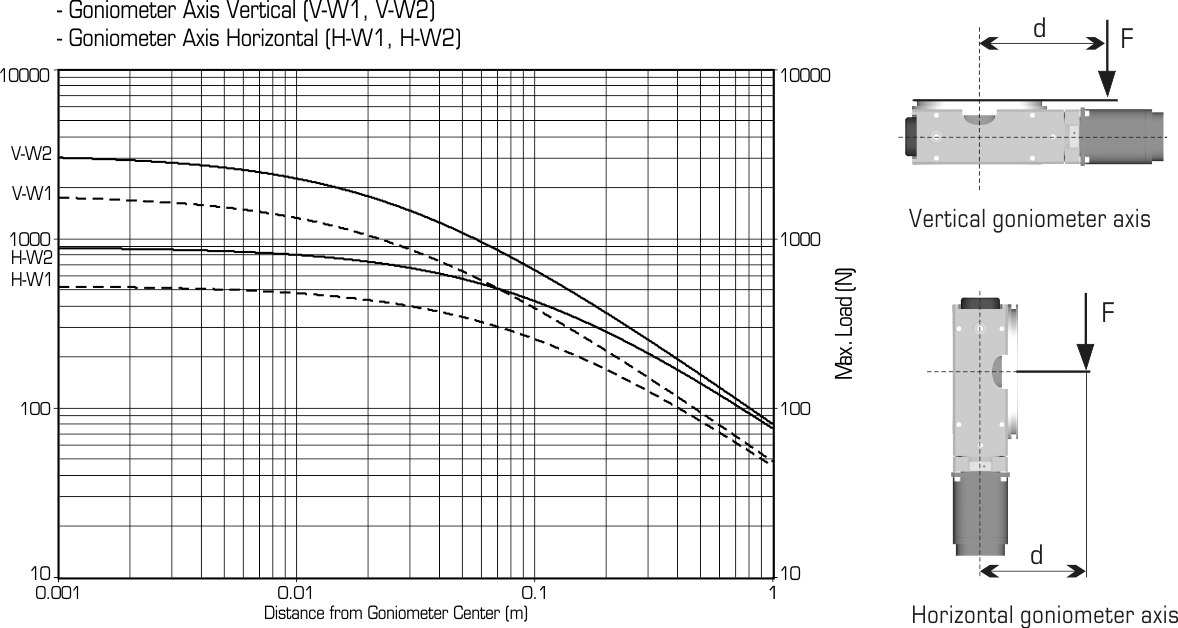

Конфигурации нагрузки:
| вертикальная ось гониометра | горизонтальная ось гониометра | |
Макс. нагрузка [Н]  : | 1800 | 500 |
Макс. нагрузка [Н]  : | 3100 | 870 |
- вертикальная ось гониометра (V-, V-)
- горизонтальная ось гониометра (H-, H-)
