- четыре прецизионные конфигурации
- две конфигурации нагрузки
Специфичные для применения версии:
- подходит для вакуума
- антимагнитный
- радиационно-стойкий
- в черном исполнении
Модульно индивидуально конфигурируемый:
- от базовой модели до системы высокого класса
- до многоосевых систем
- с индивидуальной апертурой передачи
- с заказным рисунком отверстий
Технические характеристики:
Диапазон перемещения [°]: | 360 |
Материал (корпус/червячная передача): | Алюминий/Бронза |
Передаточное отношение: | 180:1 |
Разрешение [°]: | 0.002 ** |
0.001 минимум | |
Мин. крутящий момент привода [Нм]: | 0.12 |
Макс. крутящий момент на выходе [Нм]: | 4 |
Жесткость [мкрад/Нм]: | 6 |
Вес [кг]: | 2.2 |
Размер фланца [мм]: | 42 |
Апертура передачи [мм]: | 20 (стандарт) — 61 |
** шаговый двигатель, 1000 шагов/оборот
Прецизионные конфигурации:
 |  |  |  | ||
Точность [arcsec]: | ≤ | 45 | 30 | 15 | по запросу |
Повторяемость (одностор.) [arcsec]: | ≤ | 4 | 2 | 2 | по запросу |
Ошибка реверса [arcsec]: | ≤ | 20 | 15 | 9 | по запросу |
Эксцентриситет [мкм]: | ≤ | 5 | 3 | 2 | 2 |
Биение [arcsec]: | ≤ | 8 | 5 | 3 | 3 |
Габариты [мм]:
D: | L: | H: |
110 | 110 | 60 |
Аксессуары:
Двигатели: | 2-/5-фазные. | |||||||||||||
Серво-/DC | ||||||||||||||
Маховики: | 0042 | |||||||||||||
Редукторы: | 2042.10 | |||||||||||||
2042.20 | ||||||||||||||
Концевые выключатели: | включены | |||||||||||||
Нулевая точка | 9100 | |||||||||||||
Энкодер: | инкрементный | |||||||||||||
абсолютный | ||||||||||||||
Система управления: | 9300 |

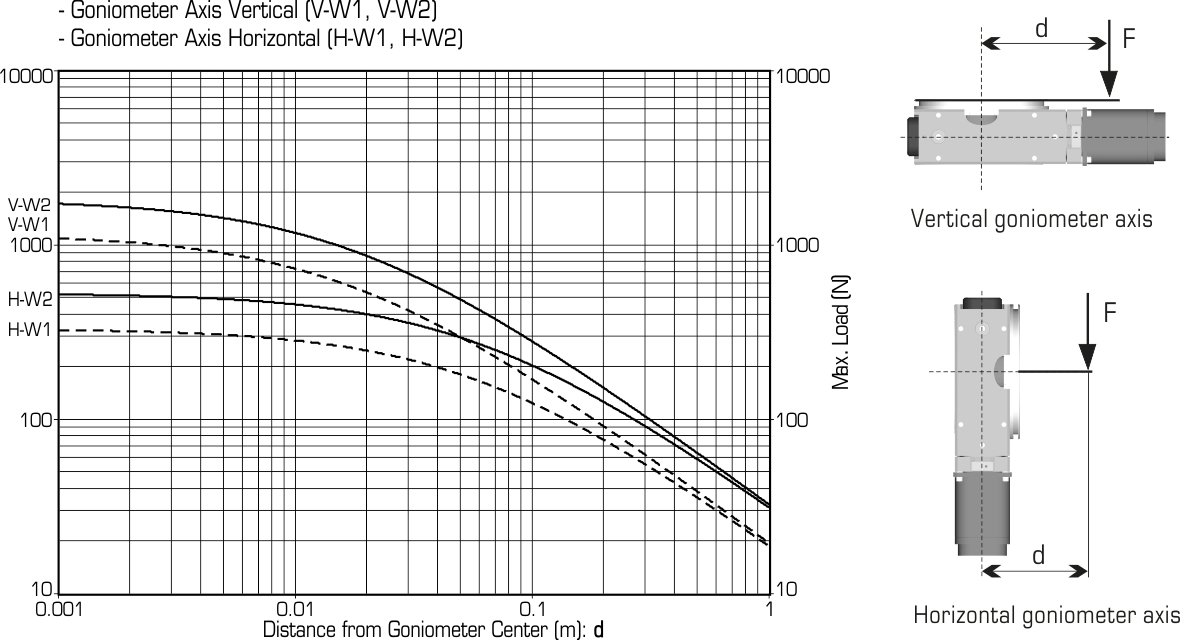

Конфигурации нагрузки:
Вертикальная ось гониометра | Горизонтальная ось гониометра | |
Макс. нагрузка [Н] | 1100 | 320 |
Макс. нагрузка [Н] | 1800 | 500 |
- Вертикальная ось гониометра (V-, V-)
Горизонтальная ось гониометра (H-, H-)
