Описание семейства продуктов
- Одновременное изображение сторон и верхней части объекта
- Гиперцентрическая или перицентрическая линза размером до 2/3 дюйма
- Объектив C-Mount
- Идеально подходит для проверки компонентов

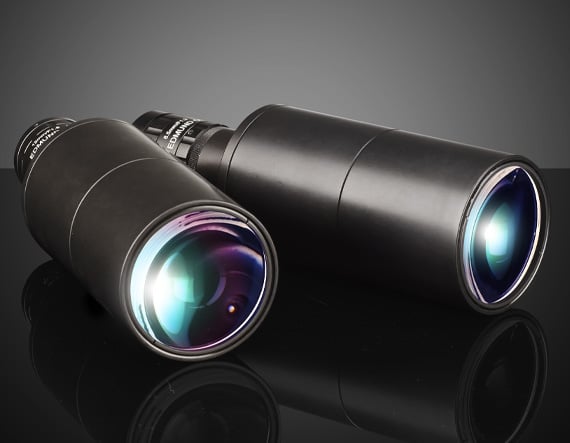

Гиперцентрические линзы TECHSPEC обеспечивают сходящийся обзор объекта, одновременно фокусируясь на верхней и окружающих сторонах, и используются для устранения необходимости в нескольких камерах и изображениях. настройки линз в приложениях проверки машинного зрения или идентификации. Гиперцентрические линзы TECHSPEC идеально подходят для проверки таких деталей, как фармацевтические флаконы, аккумуляторы или автомобильные детали. Эти визуализирующие линзы имеют рабочую зону конической формы и оптимизированы для использования с монохроматическим светом. Когда между объективом и камерой расположены прокладки 0,5 1,5 мм, гиперцентрические линзы TECHSPEC также можно использовать в качестве бороскопов с большим рабочим расстоянием, одновременно фокусируясь на внутренних стенках и нижней поверхности объекта. Рабочее расстояние бороскопа — это площадь за точкой схождения (CP) стандартной рабочей зоны. Использование проставок большего размера увеличивает фокусное расстояние бороскопа.
Примечание. Все характеристики указаны для длины волны 660 нм.
Технические характеристики
Length (mm): 160.00 Maximum Diameter (mm): 55.9 Maximum Viewing Angle, MVA (): 33.00 Note: Circular Image on Max Sensor Near Aperture, T (mm): 37.2 Type: Hypercentric Lens Maximum Sensor Format: 1/2′ Working Distance (mm): 20.1 Mount: C-Mount Convergence Point Distance, CPD (mm): 28.2 Depth of Field (mm): 14.00 Far Aperture, B (mm): 10.4 Lens Wavelength Range: VIS
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
