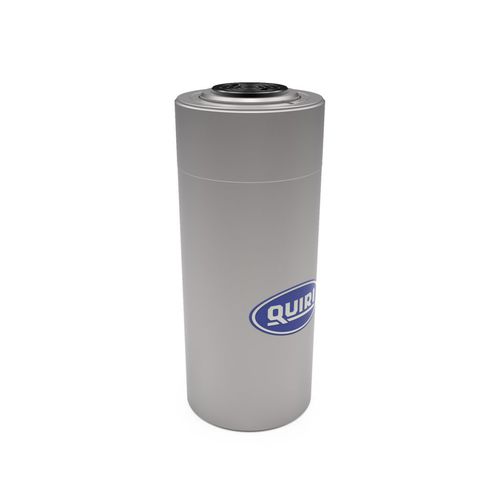

Цилиндры из легкого сплава от 27 до 200 Т, рабочее давление 700 бар: — Одностороннего или двойного действия — Возврат нагрузки или пружинный возврат — Полые, с контргайкой — Оснащены стандартной резьбовой муфтой Конструкция цилиндров: •Коррозионностойкий корпус из легкого сплава. •Коррозионностойкий поршневой шток из легкого сплава. •Стальное направляющее кольцо, механический стопор полной загрузки. • Уплотнение поршня с V-образным уплотнением высокого давления, максимальная температура: 100°C. • Скользящее кольцо из ПТФЭ (низкое трение). • Возвратная пружина с крепежными гайками. Винт крепления пружины также обеспечивает слив жидкости из цилиндра. •Уплотнение стеклоочистителя для предотвращения внешнего загрязнения. • Плоское или наклонное (опционально) седло. •Резьба на воротнике корпуса •4 монтажных отверстия с резьбой в основании •Масляное отверстие NPT 3/8′. • В стандартную комплектацию входит муфта HF738. Доступны различные типы цилиндров: • Цилиндры QSR: одностороннего действия, с пружинным возвратом • Цилиндры QER: одностороннего действия, со стопорной гайкой, с пружинным возвратом • Цилиндры QCR: полый шток поршня, одностороннего действия, с пружинным возвратом • QD цилиндры: двойного действия
Технические характеристики
ХарактеристикиТипгидравлическийКонфигурациядвух- действующего, с пружинным возвратом, одностороннего действия с возвратом нагрузкиМатериаллегкий сплавДругие характеристикиполый плунжер, с контргайкаДавление
700 бар (10 152,6 фунтов на квадратный дюйм)
