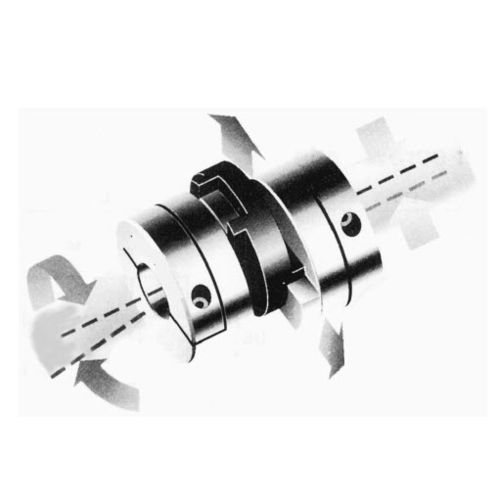

Эти гибкие и очень прочные муфты состоят всего из 3 частей и предназначены для прерывистой работы. Они обеспечивают работу без люфта, высокую жесткость на кручение и легко монтируются даже в сложных условиях. Типичными областями применения являются управление движением, например, в системах позиционирования, транспортных системах, оптических системах и т. д. Основной особенностью этих муфт является способность компенсировать радиальное смещение без изгиба. Поскольку постоянная сила изгиба отсутствует, нагрузка на подшипник невелика. Крутящий момент передается «плавающим» формованным диском, который поглощает отклонения. В то же время он действует как механический предохранитель. При серьезной перегрузке диск выходит из строя, полностью разрушаясь, и, таким образом, обеспечивает некоторую степень защиты персонала и оборудования. Диск легко заменяется, а вся конструкция, в которой детали можно вытянуть друг из друга, позволяет производить разборку, не снимая ведущие диски с осей. Эти муфты требуют, чтобы обе оси имели достаточную опору. Их нельзя использовать на длинных неопорных осях и в паре с промежуточной неопорной осью.
Технические характеристики
ХарактеристикиТипгибкийДругие характеристикикрутящий момент , компактныйСистема установкифланцеваяМомент затяжки
Мин.: 3,4 Нм (2,5077 фута). фунт)
Макс.: 95 Нм (70,0684 фут-фунтов)
Частота вращения
3000 об/мин (18 849,56 рад.мин) -1)
