Характеристики:
- Частота произвольного канала: 1 Гц–20 МГц / Частота генератора импульсов: 25 МГц
- Истинный поточечный выходной сигнал произвольной формы: 200 мвыб/с
- Частота повторения 100 МГц, разрешение 14 бит, глубина памяти 16 тыс. точек
- Конструкция изоляции заземления между клеммами ввода/вывода и шасси прибора
- Счетчик частоты: 150 МГц, 8 бит
- AM/FM/PM/ASK/FSK/PSK/SUM/PWM модуляция
- 4,3-дюймовый цветной TFT-дисплей
Приложения
- Ремонт электронного оборудования
- Разработка и исследование
- Любители электроники
- Образовательные учреждения

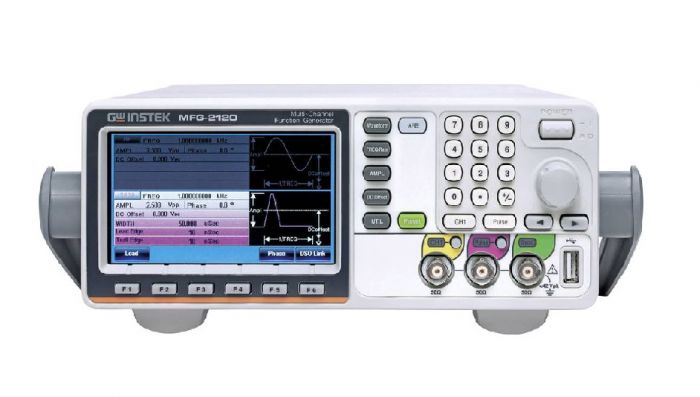

Канал AFG серии MFG-2000 выводит синусоидальный, прямоугольный, треугольный и т. д. Серия имеет истинные точечные выходные характеристики сигнала произвольной формы с частотой дискретизации 200 МГц, частотой повторения сигнала 100 МГц, 14-битным разрешением и глубиной памяти 16 тыс. точек. . Некоторые модели поддерживают различные методы модуляции, такие как AM/FM/PM/FSK/PWM, развертка, пакетный сигнал, триггер, счетчик частоты 150 МГц. Синхронизированные двухканальные модели обеспечивают коррелированные функции, включая синхронизацию, задержку, суммирование и связь. Генератор радиочастотных сигналов, полный источник сигнала AFG (включая ARB), имеет различные виды модуляции, развертку и цифровые модуляции, такие как ASK и PSK, а его частота синусоидального сигнала составляет до 320 МГц. Все модели оборудованы полнофункциональным генератором импульсов с частотой 25 МГц, а его ширина импульса, время нарастания и время спада регулируются, что может применяться в качестве сигналов запуска. Независимый входной/выходной усилитель мощности с полосой пропускания 20 Вт, 20 дБ, 5 Гц ~ 100 кГц и искажениями менее 0,1% может быть применен к аудиоприложению.
Общая конструкция серии MFG-2000 — изоляция от земли. среди выходных/входных разъемов и шасси прибора, которые можно найти только в источниках сигналов высокого уровня. Выходные каналы могут выдерживать максимальное напряжение изоляции до ±42 Впик (пиковое значение постоянного тока + переменного тока) относительно земли, что идеально подходит для испытаний плавающих цепей. Многоблочные выходы могут быть реализованы без учета опорного заземления. Для таких экспериментов, как «двухполупериодное выпрямление» и «удвоение напряжения», не требуется дополнительной изоляции, которые просты и безопасны. Внешний источник питания может поднять напряжение смещения постоянного тока до ±42 Впик, чтобы удовлетворить требования к более высокому напряжению смещения постоянного тока, например, в автомобильных и образовательных приложениях.
Технические характеристики
| Manufacturer | Instek |
|---|---|
| Condition | Used |
| Frequency | 20 MHz |
