| Расширяет аналоговую полосу пропускания до 2 ГГц |
Дополнительные функции:
- Частота дискретизации 4,2 Гвыб/с имитирует реальные сигналы с частотой до 2,1 ГГц
- 2 маркера с джиттером 2,0 пс, среднеквадратичное значение (при 4,2 Гвыб/с, типичное значение)
- Длина записи точек 32,4 М (32 400 000) или 64,8 М (64 800 000) с опцией 01
- Аналоговая полоса пропускания до 2 ГГц (опция 02)
- Прямой вход внешнего тактового сигнала
- Синхронный режим работы поддерживает синхронизацию двух выходов AWG710B (2: аналоговый, 4: маркерный)
- Быстрый редактор сигналов с разрешением синхронизации фронта 300 фс
- Допускает функцию микширования двух сигналов Цифровая поддержка тестирования шумовых характеристик дисковода и тестирования последовательной передачи данных с пре-/де-выделением
- Секвенирование в реальном времени создает бесконечные циклы сигналов, скачки, шаблоны и условные переходы

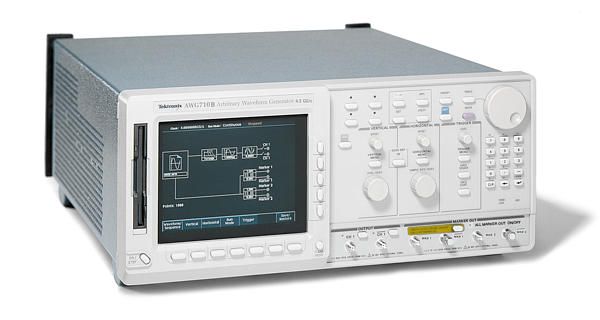

Генератор сигналов произвольной формы AWG710B обеспечивает точность сигнала мирового класса со скоростью 4,2 Гвыб/с для решения постоянно растущих задач измерения. Новая функция синхронной работы с двумя блоками поддерживает 2-канальное решение 4,2 Гвыб./с.
AWG710B сочетает в себе точность сигнала мирового класса со сверхскоростным моделированием смешанных сигналов, мощными возможностями секвенирования и графическим пользовательским интерфейсом с гибкой формой сигнала. Редактор для решения самых сложных задач измерения в области проектирования/испытания дисковых накопителей, связи и полупроводников.
Встроенные приложения для работы с сигналами позволяют легко создавать стандартные формы сигналов для каналов чтения дисков, коммуникаций до 4,2 Гбит/с, такие как ITU-T, TI.102, Fibre Channel и SDH/SONET, а также различные полупроводниковые приложения.
Технические характеристики
| Manufacturer | Tektronix |
|---|---|
| Condition | Used |
| Frequency | 5.8 GHz |
