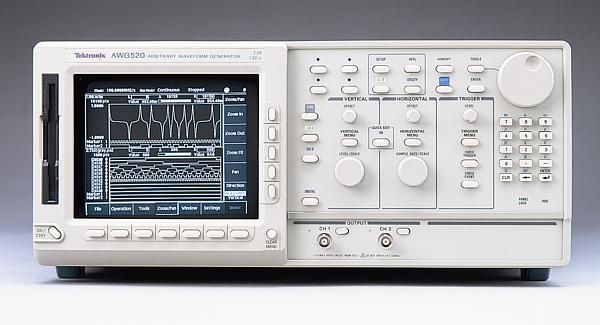

Генератор сигналов произвольной формы AWG520 Tektronix

AWG520 — это генератор сигналов произвольной формы от Tektronix. Генератор сигналов произвольной формы (AWG) — это тип электронного испытательного оборудования, которое люди используют для генерации повторяющихся или одиночных электрических сигналов. Для однократных сигналов требуется источник запуска, внутренний или внешний, а для повторяющихся сигналов — нет. Введите сигнал, создаваемый генератором сигналов, в устройство для анализа во время тестирования, обнаружения проблем с устройством или подтверждения правильной работы.

Доставка импортных компонентов по России от 3х недель транспортными компаниями СДЭК, Деловые Линии, Major Express.

Оплата физическими и юридическими лицами безналичным расчетом.

Цена может измениться после запроса у поставщика!

Артикул: AWG520 Tektronix Arbitrary Waveform Generator TME арт.: AWG520 Tektronix Arbitrary Waveform Generator

Генераторы сигналов

Параметры3

Канал 2, 10 бит, выходная частота до 1 ГГц

Дополнительные функции:

Два канала с 10-битным разрешением по вертикали
Внешний тактовый вход позволяет вводить джиттер и синхронизировать
10-канальный, 1 Генерация цифровых данных в диапазоне ГГц (опция 03)
Генерация шума в реальном времени
Поддержка прямой внешней синхронизации и опорного входа 10 МГц
Передача формы сигнала от DSO

li>

Передача файлов с GPIB, гибких дисков или 10Base-T Ethernet
Редактирование сигналов на экране для простоты использования
Уникальное секвенирование в реальном времени Несколько ссылок Файлы осциллограмм Создание осциллограмм почти бесконечной длины
Встроенный жесткий диск емкостью 3 ГБ для хранения больших объемов данных
Измененный пользователем изолирующий импульс для тестирования дисковода
Дополнительно 78 MB Flash Disk для приложений ATE

Приложения

Проектирование и тестирование связи:

Низкочастотная модуляция RF
Кодирование цифровой информации с использованием FSK, PSK и QAM (квадратурная модуляция) для сотовой, факсимильной и
модемной связи

Проектирование и тестирование оптической связи:

Имитация отражений, перекрестных помех и отскока земли

Моделирование в реальном мире:

Искажение идеальных сигналов
Добавить Переход от джиттера к сигналам с помощью редактора джиттера
ЭМИ/ЭМП и другие системные шумы
Шум и пульсации источника питания
Имитация преобразователя

Являясь представителем семейства генераторов сигналов произвольной формы Tektronix, серия AWG 500 представляет собой высокопроизводительный источник смешанных сигналов. Серия AWG 500 обеспечивает тактовую частоту дискретизации 1 Гвыб/с и память для исполнения 4 М слов.

Его уникальная конструкция объединяет графический дисплей редактирования с самыми мощными доступными аппаратными возможностями вывода. Это позволяет просматривать на экране редактирование сигналов и упрощает сценарии тестирования «что, если», позволяя легко создавать составные сигналы.

В AWG 500 используется графический пользовательский интерфейс для преодоления исторических трудностей, связанных с разработкой произвольные и сложные формы сигналов. Встроено несколько интуитивно понятных и мощных методов для разработки и редактирования пользовательских сигналов.

Стандартная конфигурация AWG 520 обеспечивает 2 канала. Каждый канал обеспечивает 10-битное разрешение по вертикали с амплитудой до 2 vp-p.

Технические характеристики

Manufacturer	Tektronix
Condition	Used
Frequency	1 GHz
