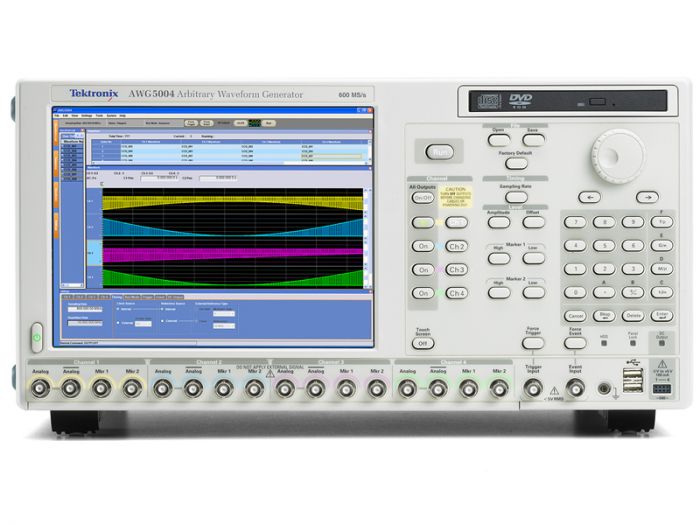

Генератор сигналов произвольной формы AWG5004 Tektronix

Дополнительные характеристики:

• 600 Мвыб/с, 4 канала, 14 бит, 16 млн точек/канал
• До 4,5 Впик-пик, несимметричный и 9 Впик-пик при дифференциальном выходе на 50 Ом
• 0,95 нс Tr/Tf (от 10 до 90%) при 0,6 Впик-пик
• Диапазон ±5 нс (разрешение 50 пс) Inter Контроль перекоса канала
• SFDR: 80 дБн (1 МГц), 64 дБн (10 МГц)
• 8 выходов маркеров переменного уровня
• До 3,7 Впик-пик Несимметричный выход на 50 Ом
• 300 пс Tr/Tf (от 20 до 80%) при 0–1 В
• Диапазон до 1 нс (разрешение 50 пс) Управление задержкой
• 28-битный выход цифровых данных канала 1/канала 2 с переменным уровнем
• До 3,7 Вп-п, несимметричный выход на 50 Ом
• 300 пс Tr/Tf ( от 20 до 80%) при напряжении от 0 до 1 В
• Длина записи до 32 млн точек для более длинных потоков данных
• Разрешение до 800 пс Управление сдвигом синхронизации
• >Секвенирование в реальном времени создает бесконечные циклы сигналов, переходы и условные переходы
• Простота в использовании и обучении сокращает время тестирования
• Интуитивно понятный пользовательский интерфейс на основе Windows 2000 XP
• Удобный настольный форм-фактор
• Встроенный ПК поддерживает интеграцию в сеть и имеет встроенный DVD, съемный жесткий диск, порты LAN и USB

Приложения

Проектирование, тестирование и развертывание

Беспроводная связь:

• Высокоточная квадратурная модуляция I и Q Сигналы основной полосы частот (полярная модуляция: I/Q + управление магнитудой, две пары I/Q для MIMO)

Визуализация

• Стимулирующие сигналы для визуализации Устройства отображения и записи (CCD, LCD)

Преобразование данных

• Стимулирующие сигналы для устройств преобразования данных (ADC, DAC)

Разработка и тестирование смешанных сигналов

• 2/4-канальный аналоговый + 4/8-канальный маркерный выход + 28-битные цифровые выходные данные
• Реальный, идеальный или искаженный сигнал Генерация — включая все сбои, аномалии и искажения
• Улучшенное/искаженное воспроизведение сигналов, захваченных DSO
• Векторы сигналов, импортированные из сторонних инструментов, таких как MathCAD, MATLAB, Excel и другие

Генераторы сигналов произвольной формы серии AWG5000 обеспечивают оптимальное сочетание лучшей в отрасли частоты дискретизации, разрешения по вертикали, точности сигнала и объема памяти сигналов, и все это в удобном автономном корпусе.

Эта серия предлагает лучшее в отрасли решение сложных проблем с сигнальными стимулами, с которыми сталкиваются разработчики, проверяющие, характеризующие и отлаживающие сложные электронные конструкции.

Удовлетворяя потребности современных инженеров-конструкторов, эта серия обеспечивает отличный динамический диапазон и целостность сигнала.

Модели серии AWG5000 с 14-битным цифро-аналоговым преобразователем, частотой дискретизации от 600 Мвыб/с до 1,2 Гвыб/с, от двух до четырех выходных каналов, синхронизированными цифровыми маркерами от четырех до восьми выходов и 28 каналов цифровых выходных данных, легко решают самые сложные задачи измерения в беспроводной связи I/Q в основной полосе частот, разработке цифровых потребительских товаров, таких как устройства обработки изображений, оборудование для преобразования данных, а также проектирование и тестирование полупроводников.

Открытые инструменты на базе Windows (Windows XP) просты и удобны в использовании и легко подключаются к периферийным устройствам и программному обеспечению сторонних производителей.

Беспроводная генерация сигналов I/Q и ПЧ
Поддержка генераторов сигналов произвольной формы Tektronix “ Wireless Everywhere», используя новейшие цифровые радиочастотные технологии, увеличивая пропускную способность беспроводной сети и обеспечивая производительность, которая поддерживает более широкую полосу пропускания модуляции и схемы модуляции.

Серия AWG 5000 имеет скорость 1,2 Гвыб./с, ( 600 Мвыб/с) с достаточным динамическим диапазоном сигнала и SFDR с 14-битным разрешением по вертикали подходит как для узкополосных приложений IQ, так и для широкополосных приложений ПЧ. AWG5000 может генерировать не только аналоговые сигналы IQ/IF, но и цифровые данные IQ/IF. Система MIMO (Multiple Input Multiple Output), которая поддерживает W-LAN/Wi-Max с использованием пространственного мультиплексирования с несколькими антеннами, является передовой технологией для надежной и быстрой передачи данных.

Серия AWG5000 генерирует до до четырех аналоговых каналов (восемь каналов через два прибора) для одновременной генерации сигналов MIMO. Серия может генерировать две пары сигналов IQ (четыре пары с двумя приборами) в качестве генератора IQ и четыре пары сигналов ПЧ (восемь пар с двумя приборами) в качестве генератора ПЧ. Для двухканальных моделей в качестве опции доступен вывод цифровых данных по каналам 1 и 2.

Показатели побочных эффектов
14-битное вертикальное разрешение и продуманная конструкция серии AWG5000 обеспечивают широкий динамический диапазон сигнала и чистота. Производительность SFDR составляет 80 дБн для сигнала 1 МГц и 64 дБн для сигнала 10 МГц.

Многоуровневый логический сигнал
Одним из методов увеличения скорости передачи данных без увеличения скорости перехода является применение многоуровневых сигналов, при этом сигнал может принимать более двух стандартных двоичных уровней. В многоуровневой сигнализации можно думать о многоуровневых дискретных амплитудах сигнала. Это явление известно как амплитудно-импульсная модуляция или PAM. Сигнал 9PAM, сигнал с девятью различными амплитудами, увеличивает скорость передачи данных в четыре раза без увеличения скорости перехода сигнала.

Серия AWG5000 позволяет вам протестировать последнюю разработку, генерируя любые смешанный или многоуровневый сигнал.
