Дополнительные функции:
- Тактовая частота 250 Мвыб/с обеспечивает сигналы с частотой до 125 МГц
- Длина записи 256 тыс. (262 144 точки)
- 12-битное (1/4096) разрешение по вертикали
- Прямая передача сигнала DSO
- Функция сдвига области обеспечивает размещение фронта за 4 пс
- Дополнительно 12-бит 250 МГц ( ECL) или 12/24-битный 100 МГц (TTL) генератор цифровых данных
- Встроенный 1,4 МБ, 3,5-дюймовый гибкий диск
- Редактор частотной области БПФ (опция 09)
- Секвенсор сигналов в реальном времени
- Ввод формул сигналов
- Полностью программируется с передней панели, RS-232 и GPIB
Приложения
- Аналоговая и цифровая модуляция
- Беспроводная связь
- Все формы моделирования затухания
- Навигация
- Нарушение I и Q
- Аудио
- Компьютерная периферия
- Автомобилестроение
- Ц/А и А/Ц
- Тестирование преобразователя
- Конструкция фильтра
- Полупроводниковая логика (ASIC/DSP/FPGA)
- ПЗС, ЖК-дисплей

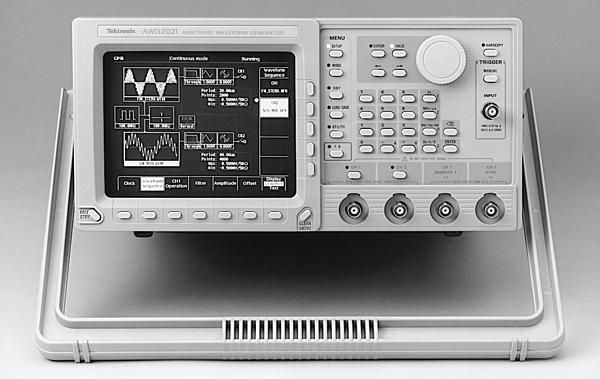

Tektronix AWG2021 предлагает 250 Мвыб/с и 256 КБ памяти. Как и во всей серии AWG2000, графический пользовательский интерфейс позволяет просматривать на экране редактирование сигналов, упрощая сценарии тестирования «что, если», позволяя легко создавать составные сигналы.
Стандартная конфигурация AWG2021 обеспечивает один 5 выход В или второй независимый выход 5 В (опция 02), каждый с 12-битным разрешением по вертикали. Частота канала 2 также программируется независимо.
Опция 03 добавляет 12-битный дифференциальный цифровой порт ECL, который можно использовать вместе с маркерными выходами для генерации данных шириной до 14 бит при частоте до 250 бит. МГц. Или, если хотите, опция 04 обеспечивает цифровые уровни TTL с двумя 12-битными портами со скоростью 100 Мвыб/с, что в сумме дает ширину 28 бит.
Встроенный редактор частотной области (БПФ) ( Опция 09) является идеальным дополнением для заказчиков, выполняющих проприетарное или стандартное моделирование модуляции, проектирование фильтров или тестирование на физическом уровне. Последовательность сигналов в реальном времени увеличивает эффективную длину выходной записи до более чем миллиарда точек.
AWG2021 легко моделирует сигналы, в которых для имитации очень сложных условий формы сигнала требуется умеренное разрешение точек и длинные записи. Возможность прямой передачи сигнала делает AWG2021 идеальным дополнением к некоторым осциллографам Tektronix.
Технические характеристики
| Manufacturer | Tektronix |
|---|---|
| Condition | Used |
| Frequency | 250 MHz |
