Дополнительные функции:
- 1 канал
- Синусоиды 10 МГц
- Формы сигналов произвольной формы 250 Мвыб/с
- Амплитуда до 10 Впик-пик при нагрузке 50 Ом
- 5,6-дюймовый дисплей для полной уверенности в настройках и форме сигнала
- Многоязычное и интуитивно понятное управление экономит время настройки
- Импульсный сигнал с переменным временем фронта
- AM, FM, PM, FSK, PWM
- Sweep and Burst
- USB-разъем на передней панели для хранения сигнала на запоминающем устройстве
- USB, GPIB и LAN
- Драйверы LabVIEW и LabWindows/IVI-C
Приложения
- Электронные испытания и проектирование
- Моделирование датчиков
- Функциональные испытания
- Образование и обучение

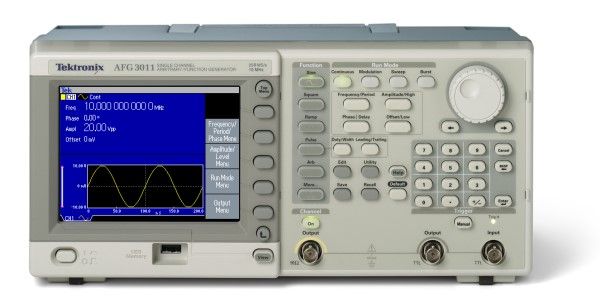

Непревзойденная производительность, универсальность, интуитивно понятное управление , а также доступность делают генераторы сигналов произвольной формы и импульсов AFG3011 самыми полезными инструментами в отрасли.
Превосходная производительность и универсальность
Пользователи могут выбирать из 12 различных стандартных сигналов. Возможна генерация сигналов произвольной формы длиной до 128 К при высокой частоте дискретизации. Для импульсных сигналов время переднего и заднего фронта можно установить независимо. Внешние сигналы могут быть подключены и добавлены к выходному сигналу. Двухканальные модели могут генерировать два одинаковых или совершенно разных сигнала. Все приборы имеют очень стабильную временную развертку с дрейфом всего ±1 ppm в год.
Интуитивно понятный пользовательский интерфейс позволяет быстро просмотреть больше информации
На большом экране отображаются все соответствующие параметры формы сигнала и графическая форма волны с одного взгляда. Это дает полную уверенность в настройках сигнала и позволяет сосредоточиться на текущей задаче. Клавиши быстрого доступа обеспечивают прямой доступ к часто используемым функциям и параметрам. Другие можно удобно выбрать через четко структурированные меню. Это сокращает время, необходимое для обучения и повторного обучения использованию инструмента. Внешний вид и функции идентичны самым популярным в мире осциллографам TDS3000.
Программное обеспечение ArbExpress™ для удобного создания сигналов
С помощью программного обеспечения ArbExpress для ПК можно легко импортировать сигналы с любого осциллографа Tektronix. , или определяется стандартными функциями, редактором формул и математическими расчетами сигналов.
Технические характеристики
| Manufacturer | Tektronix |
|---|---|
| Condition | Used |
| Frequency | 10 MHz |
