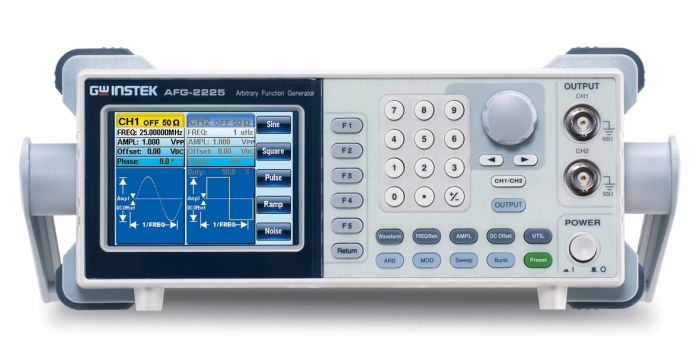

Генератор сигналов произвольной формы AFG-2225 Instek

Возможности:

• Настоящий двухканальный генератор сигналов произвольной формы с частотой 25 МГц
• Синусоиды, прямоугольные, треугольные, шумовые и произвольные сигналы
• Широкий диапазон частот от 1 мкГц до 25 МГц (синусоидальная волна)
• Разрешение 1 мкГц во всем диапазоне
• Встроенный стандарт 120 Мвыб./с, 10 бит, 4 тыс. точек Произвольная функция для обоих Каналы
• Настоящий двухканальный выход, канал 2 обеспечивает те же характеристики, что и канал 1
• Двухканальный режим поддерживает операции сопряжения, отслеживания и фазы
• 1%~99% Регулируемый рабочий цикл для сигнала прямоугольной формы
• Дружественный пользовательский интерфейс для простой настройки параметров и отображения параметров
• Встроенный стандартный AM/FM/PM/FSK/SUM/развертка/пакетный счетчик и счетчик частоты
• Интерфейс хоста/устройства USB для удаленного управления и редактирования сигналов
• Настройка параметров сигнала с помощью ввода с цифровой клавиатуры и выбора ручки
• Амплитуда, смещение постоянного тока и другие настройки клавиш Информация одновременно отображается на 3,5-дюймовом ЖК-экране
• Программное обеспечение для редактирования сигналов произвольной формы на ПК

Приложения

• Источник питания/трансформатор Моделирование
• Применения традиционной/двигательной мощности
• Лабораторные и образовательные исследования
• Импульсный сигнал как триггер или синхронизация
• Приложения автомобильной электроники

Instek AFG-2225 — это двухканальный генератор сигналов произвольной формы базового уровня, обладающий превосходными характеристиками в своем классе. Оба канала имеют одинаковые характеристики, чтобы соответствовать приложениям с двумя сигналами, такими как дифференциальная или IQ-сигнализация. Выдающееся соотношение цена-качество делает AFG-2225 практичным инструментом для ускорения процесса разработки.

Основные характеристики для обоих каналов включают выходную амплитуду 10Vpp, полосу частот 25MHz с разрешением 1uHz, встроенные формы сигналов Синус, квадрат, рампа (треугольник) и шум. Что касается регулируемого рабочего цикла 1% ~ 99%, прямоугольные сигналы могут использоваться в качестве источников импульсных сигналов. Для сигнала произвольной формы пользователь может редактировать 66 встроенных сигналов или создать совершенно новый. Кроме того, AFG-2225 обладает функциями модуляции AM/FM/PM/FSK/SUM, развертки, пакетного сигнала и счетчика частоты, которые можно применять в различных областях связи.

В дополнение к интуитивно понятному и удобному пользователю интерфейс, 3,5-дюймовый цветной ЖК-дисплей отображает исчерпывающую информацию о работе, включая реальную форму волны, представленную на выходе. Интерфейсы USB Host и Device оборудованы для связи AFG-2225 с другими устройствами, что обеспечивает гибкость генерации сигналов для более практического использования. При подключении к цифровым запоминающим осциллографам (DSO) GW Instek серии GDS можно захватывать и реконструировать интересующие формы сигналов. Пользователь также может использовать программное обеспечение для ПК с сигналами произвольной формы, чтобы отредактировать сигнал, а затем отправить его напрямую на AFG-2225 или сохранить сигнал на флэш-накопитель, а затем передать его на AFG-2225.
