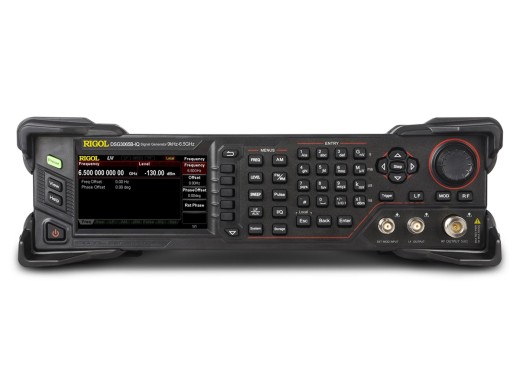

Примечание. Все продукты этой серии выглядят идентично изображенным на изображениях. Модели с поддержкой I/Q имеют дополнительные разъемы I/Q BNC на задней стороне.
Rigol DSG3065B-IQ — это высококлассный генератор радиочастотных сигналов с диапазоном частот до 6,5 ГГц. Он может модулировать AM, FM, фазу (ΦM) и I/Q. Выходная мощность до +27 дБм устраняет необходимость во внешних усилителях в мощных установках. Модуляцию можно обеспечить извне. Порты USB и LAN для подключения доступны на задней стороне. Устройство имеет стандартную высоту 2U для экономии места в стойке.
Обзор модели
Модели серии DSG3000B различаются по полосе пропускания и по способу модуляции I/Q. Наиболее важные различия можно найти ниже:
Модель DSG3065B DSG3065B-IQ DSG3136B DSG3136B-IQ Функции модуляции AM, FM, фаза AM, FM, фаза, I/Q AM, FM, фаза AM, FM, фаза, I /Q Диапазон радиочастот 9 кГц – 6,5 ГГц 9 кГц – 6,5 ГГц 9 кГц – 13,6 ГГц 9 кГц – 13,6 ГГц Диапазон частот I/Q – 50 МГц – 6,5 ГГц – 50 МГц – 6,5 ГГц Цена 7299 €7 299,00 Вкл. НДС 10599 €10 599,00 Искл. НДС 11799 €11 799,00 Искл. НДС 16 399 € 16 399,00 Искл. Технические характеристики НДС Разрешение по частоте 0,01 Гц Диапазон выходной амплитуды от -130 дБм до +27 дБм (макс.) Точность амплитуды <,0,5 дБ Фазовый шум — 116 дБн/Гц (@ 1 ГГц, смещение 20 кГц) Импульсная модуляция, коэффициент включения/выключения>, 70 дБ Форма развертки частотытреугольник, линейное изменение Режим развертки частотыодинарный, непрерывный Источник запускаавтоматический, клавиатура, внешний разъем, шина (USB, LAN) Выходной импеданс50 ИнтерфейсыUSB-хост/устройство, LAN
опция: GPIB Дисплей4,3 дюйма, 480 х 272 пикселей. цветной ЖК-дисплей Размеры 364 x 112 x 420 мм Вес 8,03 кг Аксессуары
В комплект поставки серии DSG3000B входят:
- Шнур питания
