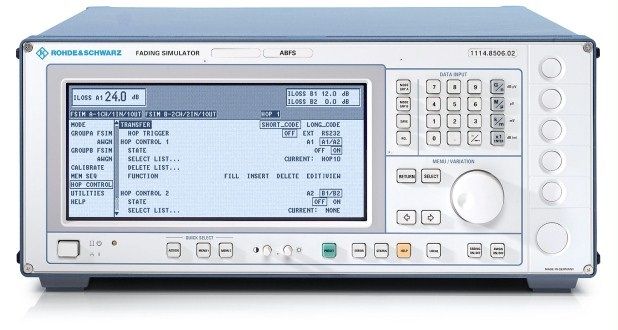

Генератор ABFS Rohde & Schwarz

Дополнительные функции:

• 2 канала затухания (4 с опцией ABFS-B2)
• 12 путей распространения (24 с опцией ABFS-B2)
• Универсальное использование в исследованиях, разработках и производстве
• Моделирование существующих и будущих систем связи благодаря гибкой концепции
• Тесты приемника на уровне I/Q вместе с источником модулирующего сигнала
• Простота эксплуатации
• Высокая надежность
• Сопротивление: 50 Ом
• Дистанционное управление
• Система: IEC 625 (IEEE 488)
• Набор команд: SCPI 1993.0
• Разъем: 24-контактный Amphenol
• Адрес шины IEC/IEEE: от 0 до 30
• Функции интерфейса: SH1, AH1, T6, L4, SR1, RL1, PP1 , DC1, DT1, C0
• Электропитание: от 90 до 132 В (перем. тока), от 47 до 440 Гц, от 180 до 265 В (перем. тока), от 47 до 440 Гц, автоматический выбор диапазона, макс. 300 ВА.
• Электромагнитная совместимость: соответствует EN 50081-1 и EN 50082-2.
• Диапазон рабочих температур: от 0 до 45°C, соответствует IEC68-2-1 и IEC68-2- 2
• Температурный диапазон хранения: от -40 до +70°C.
• Климатическая устойчивость: 95 % отн. влажность, циклические испытания при +25/+40°C, соответствует IEC68-2-30
• Размеры (Ш x В x Г): 435 мм x 192 мм x 460 мм

Характеристики радиоканала могут сильно ухудшить передачу сигнала между передатчиком и, в частности, движущимся приемником. Имитатор затухания основной полосы частот R&S®ABFS генерирует сигналы, имитирующие реальные условия приема в мобильных приложениях. Таким образом, реакцию приемников в реальных условиях можно проверить уже во время разработки и приемочных испытаний QM. Моделирование замираний сигналов на уровне основной полосы частот снижает затраты.

Преимущества моделирования замираний основной полосы частот

Обычные имитаторы замираний обычно преобразуют сигнал радиоканала в ПЧ, выполняют замирание, а затем повторно преобразуют сигнал на свою радиочастоту. Тем не менее, менее затратно зацикливать имитатор перед первым преобразованием в несущую частоту, т. е. моделировать на уровне основной полосы частот (I и Q), а затем преобразовывать в правильную частоту в тестовой системе (см. рис. 3). . Таким образом, сигналы не будут ухудшены эффектами многократного преобразования. Такое моделирование замираний в основной полосе частот упрощает переход на новые сети или стандарты.

Гибкая концепция R&S®ABFS позволяет моделировать радиоканалы существующих и будущих систем связи (например, мобильная радиосвязь, радиовещание, бортовая телефонная связь, WLL или WLAN).

R&S®ABFS также может моделировать системы со скачкообразной перестройкой частоты. R&S®ABFS достаточно быстр, чтобы отслеживать скачкообразную перестройку частоты тестовой системы, например, в пределах кадра 4,616 мс (время кадра GSM).

Кроме того, напряжение смещения для каждого входа I и Q или выходной сигнал может быть введен для компенсации внешних напряжений смещения постоянного тока.

Вместе с источником модулирующего сигнала (например, генератором I/Q-модуляции R&S®AMIQ, см. рис. 1) испытания приемника могут выполняться при /Q уровень, даже если соответствующая радиосвязь недоступна. Таким образом, при разработке приемников или цепей коррекции в приемнике (например, эквалайзера) эффекты замирания можно проверить на очень ранней стадии.

Готовность к будущему

Замирание основной полосы частот Симулятор ABFS подходит для универсальных приложений мобильной радиосвязи в исследованиях, разработках и производстве. Он включает в себя все сценарии и статистические модели для моделирования спорадических замираний, как указано в правилах испытаний стандартов мобильной радиосвязи (например, GSM, IS-54/US-136 или IS-95 CDMA).

Гибкая концепция ABFS позволяет моделировать радиоканалы существующих и будущих систем связи (например, мобильное радио, радиовещание, бортовой телефон, системы WLL или WLAN).

ABFS также может моделировать системы со скачкообразной перестройкой частоты. ABFS достаточно быстр, чтобы отслеживать скачкообразную перестройку частоты тестовой системы, например, в пределах кадра 4616 мс (время кадра GSM).

Кроме того, можно ввести напряжение смещения для каждого входа или выхода I и Q. для компенсации внешних напряжений смещения постоянного тока.

Вместе с источником модулирующего сигнала (например, генератором I/Q-модуляции AMIQ от Rohde & Schwarz, см. рис. 1 слева) можно выполнять тесты приемника на уровне I/Q. даже если соответствующая радиочастотная связь недоступна. Таким образом, при разработке приемников или цепей коррекции в приемнике (например, эквалайзера) эффекты затухания можно проверить на очень ранней стадии.

Базовая модель ABFS поставляется с двумя независимыми каналами для 6- угасание пути. Два канала могут быть связаны между собой следующим образом:

• Распределение входа на два выхода (например, с разными профилями затухания). Эта функция позволяет моделировать сигнал двух антенн с разными характеристиками или методами частотного разнесения
• Имитация двух каналов с индивидуальными профилями и сложением на выходе. С этой конфигурацией можно протестировать смену соты или наложение источников помех.
• Соединение двух каналов, так что получается канал с 12 путями распространения
