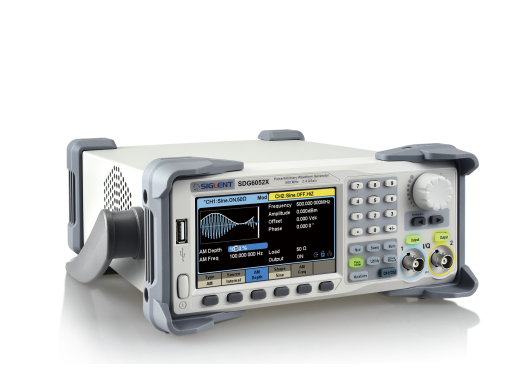

SDG6000X от Siglent — это высококлассный двухканальный функциональный генератор с очень широким частотным диапазоном и частотой дискретизации, а также рядом функций, которые выводят его на уровень, отличный от конкурентов. Например, одной из этих особенностей, которая отличает его от других, является гигантское 16-битное вертикальное разрешение.
Другими специальными функциями являются методы TrueArb и EasyPulse, которые решают проблемы, присущие генераторам DDS. Преимущество TrueArb заключается в уменьшении джиттера и искажений. EasyPulse позволяет генерировать прямоугольные сигналы и импульсы практически без джиттера, даже если частота не является целым кратным тактовой частоты.
Несколько других функций, таких как расширенные возможности модуляции, пакетной передачи и развертки, дополняют рисунок.
Генераторы имеют несколько разъемов, позволяющих подключать их к компьютеру. Это позволяет создавать сигналы с помощью прилагаемых программ.
Обзор модели
Модели серии SDG6000X различаются в первую очередь полосой пропускания. Наиболее важные характеристики перечислены рядом в таблице ниже.
Модель SDG6022X SDG6032X SDG6052X Максимальная частота (Sin) 200 МГц 350 МГц 500 МГц Максимальная частота (импульсная) 80 МГц 150 МГц 150 МГц Максимальная частота (блоковая) 80 МГц 120 МГц 120 МГц Максимальная частота (линейное изменение) 5 МГц 5 МГц 5 МГц Максимальная частота (Arb) 50 МГц 50 МГц 50 МГц Цена (включая НДС) 1309 1 309,00 евро без учета НДС. НДС 2959 €2 959,00 Искл. НДС 4619 €4 619,00 Искл. Технические характеристики НДС Разрешение по вертикали 16 бит Дисплей 4,3-дюймовый сенсорный TFT-экран, 480×272 пикселей Встроенные функции, включая синусоидальную, прямоугольную, линейную, импульсную, шумовую, произвольную, DC
Другие имеющиеся функции см. в техническом описании. Выходное сопротивление 50 Ом Диапазон частот 1 мкГц -80 МГц/120 МГц/160 МГц Диапазон амплитуды 1 мВ (размах) — 10 В (размах) (50, <, 40 МГц)
1 мВ (размах) — 5 В (размах) (50, 40~120 МГц)
1 мВ (размах) — 2,5 В (размах) (50, 120–160 МГц)
1 мВ (размах) — 1,5 В (размах) (50, 160–350 МГц)
1 мВ (размах) — 0,6 В (размах) (50, >, 350 МГц) Количество каналов 2 Соединения USB 2.0 тип B, LAN Вес (без коробки) 3,5 кг Размеры 260 x 107 x 295 мм (ШxВxД)
Для получения дополнительной информации см. таблицу данных производителя ниже полный список технических характеристик.
Опции Усилитель мощности Эта опция функционального генератора очень полезна, когда вам нужна большая выходная мощность. SPA1010 Vermogensversterker 359 359,00 € Искл. Информация об НДС Добавить в корзину USB-GPIB Эта опция позволяет управлять генератором функций через GPIB. USB-GPIB 123 123,00 € Искл. Информация об НДС Добавить в корзину Аксессуары
Функциональные генераторы серии Siglent SDG6000X поставляются в комплекте:
- Краткое руководство пользователя (на английском языке).
- Сертификат калибровки
- 2x USB-кабеля
- Шнур питания
При желании генераторы можно расширить с помощью подключения GPIB.
