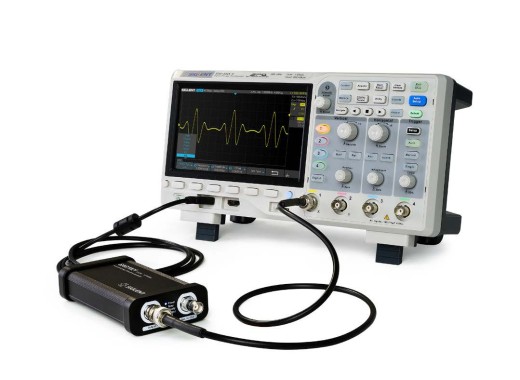

Этот генератор функций можно использовать с 4-канальными осциллографами SDS1000X-E и всеми осциллографами SDS2000X-E, SDS5000X или SDS6000A.
Он подключается через USB и способен генерировать сигналы частотой 25 МГц с 16 тыс. точек на 1 канале.
Внимание! Для работы этого генератора функций требуется специальное программное обеспечение. Доступно несколько версий этого программного обеспечения: одна для осциллографов 1000X-E, 2000X-E, 5000X и одна для осциллографов 6000A. С помощью раскрывающегося списка вверху этой страницы вы можете выбрать подходящее программное обеспечение. Имейте в виду, что вам необходимо приобрести аппаратное обеспечение и необходимое программное обеспечение.
Технические характеристики Каналы 1 (изолированный) Выходная частота 25 МГц Частота дискретизации 125 Мвыб/с Разрешение по частоте 1 Гц Точность по частоте ± 50 ppm Разрешение по вертикали 14 бит Диапазон амплитуды -1,5 В ~ +1,5 В (50 Ом) -3 В ~ +3 В (High-Z) Типы сигналов Синусоидальный, прямоугольный, линейно-линейный, импульсный, шумовой, постоянный ток и 45 встроенных сигналов Выходное сопротивление 50 Ом+,2% Защита от перегрузки Защита по напряжению, защита по ограничению тока
