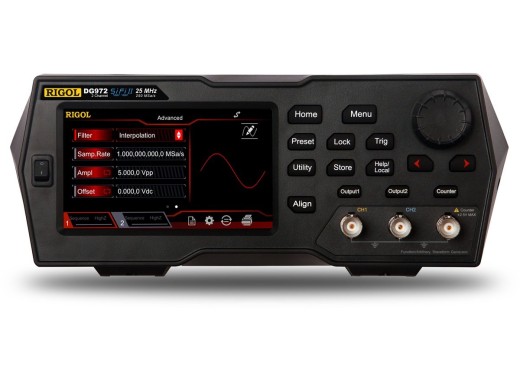

Серия DG900 от Rigol является старшим братом серии DG800 и представляет собой серию очень обширных и доступных функциональных генераторов. DG972 — модель с полосой пропускания 70 МГц. Все модели серии DG900 имеют разрешение по вертикали 16 бит, которое обычно можно найти только в функциональных генераторах более высокого ценового диапазона. Большим отличием серии DG800 является большая длина сигнала и значительно большая частота дискретизации.
Эта серия функциональных генераторов имеет большое количество различных выходных сигналов, и можно комбинировать стандартные сигналы со специальными. Для генерации сигналов будет создана новая форма сигнала. Технология «SiFI II». Эта технология генерирует случайные сигналы поточечно и гарантирует, что сигнал может быть восстановлен без искажений. Кроме того, эта серия имеет 160 встроенных сигналов произвольной формы, с помощью которых можно моделировать многие сигналы технических приложений.
Экран этих генераторов представляет собой цветной сенсорный TFT-экран с диагональю 4,3 дюйма, который позволяет легко установить все настройки желаемой функции (пример показан на третьем рисунке). Эти генераторы также имеют порт USB, который служит интерфейсом хоста и устройства.
Вы ищете модель, которую можно монтировать в стойку? Взгляните на Rigol DG2072.
Обзор модели
Разница между моделями заключается в полосе пропускания
МодельDG952DG972DG992 Полоса пропускания50 МГц70 МГц100 МГцЦена 599 €599,00 Без учета. НДС 839 €839,00 Искл. НДС 1079 €1 079,00 Искл. Технические характеристики НДС Каналы2 Выходные сигналыСинусовый, блочный, линейно изменяющийся, импульсный, гармонический, постоянный ток, шум, PRBS, двухтональный, RS232 Разрешение по вертикали 16 бит Частота дискретизации 250 Мвыб/с Разрешение по частоте 1 мкГц Длина сигнала 16 млн точек Диапазон амплитуды<,10 МГц: 1 мВ пик-пик — 10 В (размах)
<,30 МГц: 1 мВ (размах) — 5 В (размах)
<,60 МГц: 1 мВ (размах) — 2,5 В (размах)
>,60 МГц: 1 мВ (размах) МодуляцияAM, FM, PM, ASK, FSK, PSK, PWM Выходная точность+плюс, (1% + 5 мВ) Полоса частот частотомера 240 МГц (7 разрядов/с) Выходное сопротивление50 Дисплей4,3-дюймовый сенсорный ЖК-экран TFT (480 x 272) ИнтерфейсыUSB-хост , USB-устройство, USB-GPIB Вес 1,75 кг Размеры 237,4x97x268 мм Опции Адаптер USB-LAN С помощью этой опции вы можете преобразовать выходной сигнал USB 2.0 в сигнал Ethernet со скоростью 100 Мбит/с. USB-LAN 39 39,00 € Вкл. Информация об НДС Добавить в корзину Аксессуары В стандартную комплектацию серии DG900 входят:
- Шнур питания
- Кабель BNC
- Кабель USB
- Руководство
>
