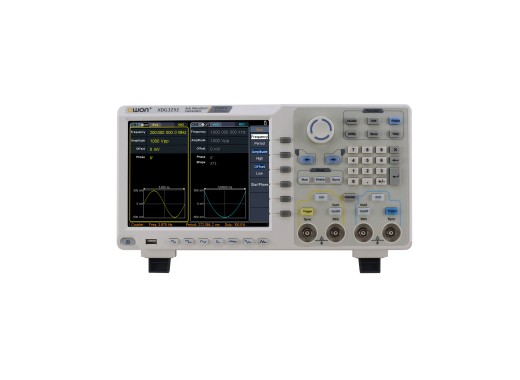

Owon XDG3102 принадлежит к серии Owon XDG3000 и имеет максимальную выходную частоту 100 МГц.
Двухканальные функциональные генераторы серии Owon XDG3000 имеют 8-дюймовый ЖК-экран и разрешение 1 мкГц. XDG3000 способен генерировать 5 основных сигналов (синусоидальный, прямоугольный, пилообразный, импульсный и шумовой) и 150 сигналов произвольной формы. Присутствуют наиболее часто используемые функции модуляции. С помощью прилагаемого программного обеспечения для ПК вы можете писать свои собственные функции до 1 миллиона точек. Эти сигналы можно сохранять через USB или локальную сеть. Эти генераторы функций также имеют встроенный частотомер высокой точности, который может работать в диапазоне от 100 до 200 МГц.
Обзор модели
Модели серии Owon XDG3000 отличаются в основном пропускной способностью. Наиболее важные характеристики можно найти в таблице ниже.
Модель XDG3082 XDG3102 XDG3162 XDG3202 XDG3252 Максимальная выходная частота 80 МГц 100 МГц 160 МГц 200 МГц 250 МГц Максимальная длина функции 1 млн точек 1 млн точек 1 млн точек 1 млн точек 1 млн точек Частота дискретизации 1,25 Гвыб/с 1,25 Гвыб/с 1,25 Гвыб /с 1,25 Гвыб/с 1,25 Гвыб/с Цена 519,01 519,01 € Вкл. НДС 574,38 €574,38 Искл. НДС 668,6 €668,60 Искл. НДС 779,34 €779,34 Искл. НДС 889,26 €889,26 Искл. Технические характеристики НДС Разрешение по вертикали 14 бит Дисплей 8-дюймовый TFT ЖК-дисплей, 800×600 пикселей Встроенные функции Синусоидальная, квадратная, пилообразная, импульсная, шумовая и произвольная
Частоты сигнала см. в техническом описании Функции модуляции AM, FM , PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, развертка и пакетный режим
Частоты модуляции см. в таблице данных. Выходное сопротивление 50 Ом. Диапазон частот 1 мкГц — 100 МГц Амплитуда. диапазон 1 мВ (размах) – макс. 10 В (50 Ом)
2 мВ (высокое сопротивление) — 5 В (высокое сопротивление)
Каналы 2 Возможности подключения USB-ХОСТ/УСТРОЙСТВО, LAN Вес (без коробки) 2,5 кг Размеры 340 x 177 x 90 мм (Ш x В x Д) Аксессуары
Генератор функций Owon XDG3102 поставляется со следующими аксессуарами:
- Краткое руководство
- USB-кабель
li>
- Шнур питания
- Кабель USB
- Кабель Q9
