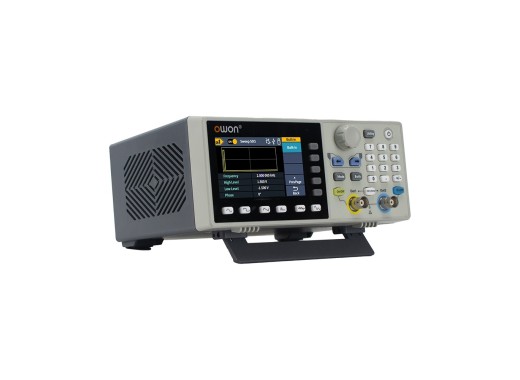

DGE3032 от Owon — это 14-битный функциональный генератор с полосой пропускания 30 МГц. Этот генератор функций имеет 5 основных сигналов произвольной формы, 160 встроенных сигналов произвольной формы и 16 функций хранения цифровых сигналов произвольной формы. В его состав входит частотомер с диапазоном частот 100–200 МГц. Кроме того, DGE3032 имеет комплексные функции модуляции, такие как: AM, FM, PM, PWM, FSK, развертка, пакетный сигнал и другие. DGE3032 также имеет вход внешней модуляции и внешнего триггера, а также внешний опорный тактовый сигнал для входа и выхода.
С помощью бесплатного программного обеспечения для ПК можно создавать собственные сигналы и сохранять их в функциональном генераторе. Генератор функций прост в эксплуатации и очень компактен.
Обзор модели Мы предлагаем несколько функциональных генераторов от Owon серий DGE2000 и DGE3000, которые различаются полосой пропускания, частотой дискретизации, частотным разрешением и длиной сигнала: Модель DGE2035 DGE2070 DGE3030 DGE3062 Полоса пропускания 35 МГц 70 МГц 30 МГц 60 МГц Частота выборки 125 Мвыборок/с 300 Мвыборок/с 125 Мвыборок/с 300 Мвыборок/с Разрешение по частоте 1 мкГц или 7 цифр 1 мкГц или 7 цифр 6 цифр 6 цифр Длина сигнала 8 тыс. точек 8 тыс. точек 100 тыс. точек 100 кптс Частотомер Нет в наличии Не доступен 100 МГц — 200 МГц 100 МГц — 200 МГц Цена 131,4 131,40 € Искл. НДС 156,2 156,20 € Искл. НДС 161,16 €161,16 Искл. НДС 185,95 €185,95 Искл. Характеристики НДС Каналы2 Вертикальное разрешение14 бит Диапазон амплитуд2 мВпик-10 Впик МодуляцияAM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, ASK, BPSK, OSK, DSB-AM, QPSK, SUM, Sweep, Burst Встроенные функцииSine, Квадратное, импульсное, линейное, шумовое выходное сопротивление50 Интерфейсы USB-хост/устройство Дисплей 3,6-дюймовый TFT ЖК-дисплей (480 x 272) Размеры 200 x 92 x 157 мм Вес 0,8 кг Аксессуары В комплект поставки Owon DGE3032 входят:
- BNC для зажима типа «крокодил»
- Кабель Q9
- Кабель USB
- Кабель питания
