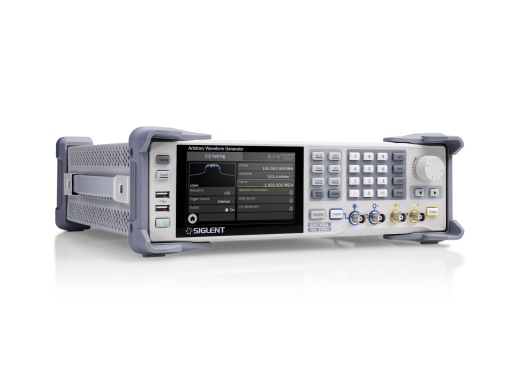

Siglent SDG7102A — это высокопроизводительный генератор сигналов произвольной формы с 2 каналами и максимальной полосой пропускания 1 ГГц. Функциональный генератор, принадлежащий к серии Siglent SDG7000A, может выдавать непрерывные сигналы с максимальной частотой дискретизации до 5 Гвыб/с. Произвольные сигналы имеют максимальную частоту дискретизации 2,5 Гвыб/с и длину до 512 Мвыб. Эти сигналы можно настроить с помощью 5-дюймового сенсорного дисплея, который также позволяет подключать внешнюю мышь и клавиатуру. Кроме того, SDG7102A поддерживает управление через веб-сервер, что позволяет управлять генератором с ПК через подключение к локальной сети. Наконец, генератором функций можно управлять через SCPI, что упрощает его интеграцию в вашу испытательную установку.

Универсальность серии SDG7000A проявляется в ее способности генерировать сигналы нескольких типов. такие как:

Непрерывные сигналы
Произвольные сигналы True Arb
Импульсные
Шум
PRBS шаблоны
Векторные сигналы I/Q (опция)

Благодаря высокому выходному напряжению до 48 В (при использовании обоих каналов), которое также можно генерировать при высоких частотах, использование внешнего усилителя больше не требуется. Кроме того, этот высокопроизводительный функциональный генератор предлагает расширенные 2-канальные функции, такие как отслеживание и соединение сигналов, объединение сигналов и модуляция каналов.

Технология EasyPulse предлагает решение многих проблем, которые часто возникают при Генераторы DDS должны воспроизводить прямоугольную волну. Если частота прямоугольного сигнала не является прямым произведением тактовой частоты генератора, образуется «дрожание», которое влияет на сигнал. EasyPulse предотвращает этот эффект. Кроме того, генераторы функций SDG7000A оснащены технологией True ARB.

True Arb

С помощью TrueArb генератор функций генерирует сигнал по точкам. В результате каждая точка данных обрабатывается индивидуально, что снижает джиттер и частоту ошибок. Это обеспечивает очень хорошее представление сохраненной формы сигнала. Модели МодельSDG7032A SDG7052A SDG7102A Полоса пропускания 350 МГц500 МГц1 ГГц Цена 7920 7920,00 € Вкл. НДС 9730 €9 730,00 Искл. НДС 12 800 € 12 800,00 Искл. Технические характеристики НДС Каналы2 Дифференциальный/несимметричный Макс. амплитуда48 Вразмах Частота дискретизации5 Гвыб/с Разрешение по вертикали14 бит Длина сигнала512 Мвыб Разрешение по частоте1 мкГц Комплексные сигналыВнутренняя и внешняя модуляция, развертка, пакетный сигнал, AM, DSB-AM, FM, PM, FSK, ASK, Возможность подключения PSK и PWMUSB (хост/устройство), LAN, EXT MOD/CNT, вход/выход 10 МГц, 2 маркера, вход/выход триггера, цифровая шина (опция) Дисплей Сенсорный TFT-ЖК-экран 5,0 дюйма

Для получения дополнительной информации , техническое описание и руководство можно найти ниже. Аксессуары

Генераторы серии SDG7000A поставляются в комплекте:
