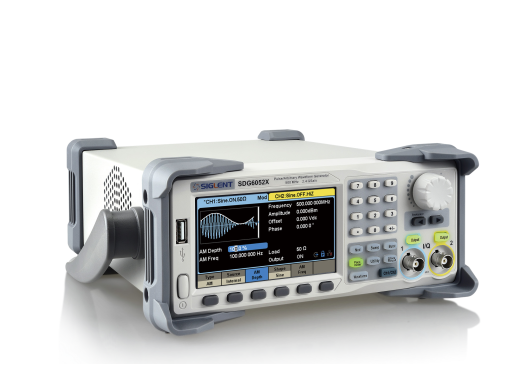

SDG6000X от Siglent — это высококлассные двухканальные функциональные генераторы с очень широким диапазоном частот и частотой дискретизации, а также рядом функций, которые выводят его на уровень, отличный от конкурентов. Например, одной из этих особенностей, которая выделяет его среди других, является гигантское 16-битное вертикальное разрешение.
Другими специальными функциями являются методы TrueArb и EasyPulse, которые решают проблемы, присущие генераторам DDS. Преимущество TrueArb заключается в уменьшении джиттера и искажений. EasyPulse позволяет генерировать прямоугольные сигналы и импульсы практически без джиттера, даже если частота не является целым кратным тактовой частоты.
Несколько других функций, таких как расширенные возможности модуляции, пакетной передачи и развертки, дополняют рисунок.
Генераторы имеют несколько разъемов, позволяющих подключать их к компьютеру. Это позволяет создавать сигналы до 20 миллионов точек с помощью прилагаемых программ.
Обзор модели
Модели серии SDG6000X различаются в первую очередь полосой пропускания. Наиболее важные характеристики перечислены рядом в таблице ниже.
МодельSDG6022XSDG6052X Максимальная частота (Sin) 200 МГц 350 МГц 500 МГц Максимальная частота (импульсная) 80 МГц 150 МГц 150 МГц Максимальная частота (блоковая) 80 МГц 120 МГц 120 МГц Максимальная частота (линейное изменение) 5 МГц 5 МГц 5 МГц Максимальная частота (Arb) 50 МГц 50 МГц 50 МГц Цена (включая НДС) 1309 1 309,00 евро без учета НДС. НДС 2959 €2 959,00 Искл. НДС 4619 €4 619,00 Искл. Технические характеристики НДС Разрешение по вертикали 16 бит Дисплей 4,3-дюймовый сенсорный TFT-экран, 480×272 пикселей Встроенные функции, включая синусоиду, квадрат, линейное изменение, импульс, шум, произвольный сигнал, постоянный ток
Другие имеющиеся функции см. в техническом описании Выходное сопротивление 50 Ом Функция длина 20 млн точек. Диапазон амплитуд
(Удвойте эти значения для нагрузки с высоким импедансом) 1 мВ (размах) — 10 В (размах) (50,
1 мВ (размах) — 5 В (размах) (50, 40~) 120 МГц)
1 мВ (размах) — 2,5 В (размах) (50, 120–160 МГц)
1 мВ (размах) — 1,5 В (размах) (50, 160–350 МГц)
1 мВ (размах) — 0,6 В (50, > 350 МГц) Количество каналов 2 Подключения USB 2.0 Тип B, LAN Вес (без коробки) 3,5 кг Размеры 260 x 107 x 295 мм (ШxВxД)
Для получения дополнительной информации см. таблицу данных производителя ниже. полный список технических характеристик.
Опции Усилитель мощности Эта опция функционального генератора очень полезна, когда вам нужна большая выходная мощность SPA1010 Vermogensversterker 359 359,00 € Без НДС Информация Добавить в корзину USB к GPIB С помощью этой опции вы можете управлять генератором функций через GPIB. USB-GPIB 123 123,00 € Искл. Информация об НДС Добавить в корзину Аксессуары
Функциональные генераторы серии Siglent SDG6000X поставляются в комплекте:
- Краткое руководство пользователя
- Сертификат калибровки
- 2x USB-кабель
- Шнур питания
