Описание семейства продуктов
- Подложки CaF2, Ge и ZnSe
- Отклонение луча 90°
- Идеально подходит для использования с коллимированными источниками
- Дополнительная инфракрасная оптика Доступные

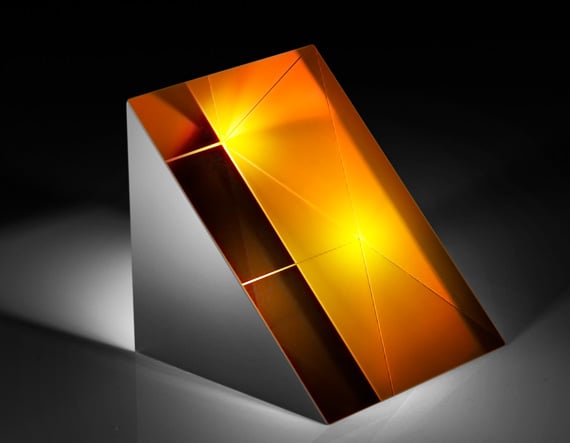

инфракрасные (ИК) прямоугольные призмы ISP Optics обеспечивают перенаправление лазерного луча или траектории изображения на 90 или 180° в зависимости от входной поверхности призмы. Доступные с подложками из фторида кальция (CaF2), германия (Ge) или селенида цинка (ZnSe), эти прямоугольные призмы идеально подходят для ряда ИК-лазеров и приложений для обработки изображений. CaF2 обладает низким показателем преломления и широким диапазоном пропускания от 0,2 до 7 м, что делает его полезным для приложений, требующих высокой передачи от УФ до ИК. Ge пропускает от 2 до 14 м с высоким индексом 4,002 на 11 м и используется в приложениях, где необходимо максимально увеличить длину оптического пути. ZnSe имеет высокое, равномерное пропускание от 0,6 до 18 м и обычно интегрируется с лазерными системами CO2, которые оснащены юстировочным лазером HeNe с длиной волны 632,8 нм и выходным лучом 10,6 м. Инфракрасные (ИК) прямоугольные призмы ISP Optics можно использовать в комбинации для смещения луча/изображения.
Примечание. Следует соблюдать особую осторожность при обращении с селенидом цинка, поскольку он является токсичным материалом. Всегда надевайте резиновые или пластиковые перчатки, чтобы избежать риска заражения.
Технические характеристики
Coating: Uncoated Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More Calcium Fluoride (CaF2) Surface Quality: 40-20 Type: Right Angle Prism Dimensional Tolerance (mm): ±,0.25 Angle Tolerance (arcmin): ±,10 Clear Aperture (%): 85.00 Length of Hypotenuse (mm): 53.88 Length of Legs (mm): 38.10 Image Orientation: Left-Handed Ray Deviation (): 90 Wavelength Range (nm): 200 — 7000 Wavelength Range (&mu,m): 0.2 — 7 Surface Flatness (P-V): 2λ Model Number: CF-RP-38
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
