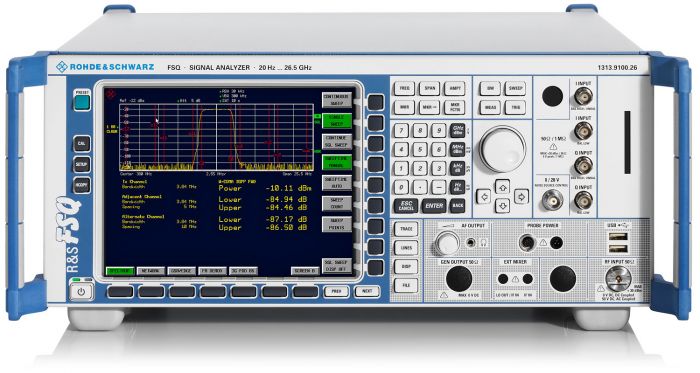

FSQ26 Анализатор сигналов Rohde & Schwarz

Дополнительные характеристики:

• Полоса анализа сигнала 28 МГц
• Фазовый шум: тип. –133 дБн (1 Гц) при смещении несущей 10 кГц, несущая частота 500 МГц
• Искажения: 1 Гц
• Опорная частота: старение: 1 x 10–7/год, с R&S Опция ®FSU-B4: 2 x 10–8
• DANL с включенным предусилителем (R&S®FSU-B25), 1 ГГц, 1 Гц Полоса пропускания: –162 дБмВт
• Трассовые детекторы: Максимальный пик, минимальный пик, автоматический пик, выборка, среднеквадратичное значение, среднее значение, квазипик
• Общая погрешность измерения, f &lt, 3,6 ГГц: 0,3 дБ
• Линейность отображения: 0,1 дБ (0 дБ до –70 дБ)
• Интерфейс: интерфейс GPIB или LAN
• Частота дискретизации: программируемая: от 10 кГц до 81,6 МГц с шагом 0,1 Гц
• Разрешение АЦП: 14 бит
• Память I/Q: по 16 млн отсчетов для данных I и Q
• Сопротивление: 50 Ом
• Разъем: адаптер testport 2,92 мм (K)/ N female
• Диапазон настройки аттенюатора: от 0 дБ до 75 дБ с шагом 5 дБ
• Дисплей: цветной ЖК-дисплей TFT с диагональю 21 см (8,4 дюйма)
• Разрешение: 800 × 600 пикселей (разрешение SVGA)
• Частота отказов пикселей: &lt, 1 × 10–5
• Запоминающее устройство: жесткий диск, флэш-диск USB (не прилагается)
• Хранение данных: &gt, 500 настроек прибора и кривых
• Питание переменного тока: от 100 В до 240 В, от 3,1 А до 1,3 А, от 50 Гц до 400 Гц, класс защиты I согласно VDE 411
• Потребляемая мощность: тип. 150 ВА
• Безопасность: в соответствии с EN 61010-1, IEC 61010-1, UL 61010-1, CAN/CSA-C22.2 № 61010-1-4
• Контрольная отметка: VDE, GS, CSA, CSA-NRTL

КСВН:

• Затухание по радиочастоте ≥ 10 дБ, связь по постоянному току f &lt, 3,6 ГГц: &lt , 1,5
• 3,6 ГГц ≤ f &lt, 18 ГГц: &lt, 1,8
• 18 ГГц ≤ f &lt, 26,5 ГГц: &lt, 2,0
• 26,5 ГГц ≤ f &lt, 40 ГГц: &lt, 2,5
• РЧ-затухание &lt, 10 дБ или связь по переменному току 1,5, типично

Время развертки:

• Span >10 Гц: от 2,5 мс до 16 000 с
• Span 0 Гц (нулевой диапазон): от 1 мкс до 16 000 с
• RBW: от 10 Гц до 50 МГц, Фильтр БПФ: от 1 Гц до 30 кГц, канальный фильтр, полоса электромагнитных помех.
• VBW: от 1 Гц до 30 МГц.
• Диапазон отображения: от DANL до +30 дБм

DANL (1 Гц RBW):

• 1 ГГц: тип. -156 дБм
• 7 ГГц: тип. –155 дБм
• 26 ГГц: тип. –146 дБмВт
• DANL с включенным предусилителем (R&S®FSU-B25), 1 ГГц, 1 Гц Полоса пропускания: –162 дБм
• Отображаемый средний уровень шума с включенным предусилителем (R&S®FSU-B25) B24), 26 ГГц, 10 Гц Полоса пропускания: тип. –166
• DANL с включенным предусилителем (R&S®FSU-B23), 26 ГГц, 1 Гц Полоса пропускания: –150 дБм

Выдающиеся радиочастотные характеристики:

• TOI тип. +25 дБм
• Точка сжатия 1 дБ +13 дБм
• 84 дБн ACLR/3GPP с коррекцией шума
• –173 дБм (1 Гц) отображаемый средний уровень шума (DANL) с коррекцией шума и предусилителем R&S®FSU-B24
• Анализ сигналов в аналоговой и цифровой полосе модулирующих частот
• Многочисленные встроенные приложения, расширяющие возможности анализа сигналов
• 16 млн отсчетов с возможностью расширения до 705 млн отсчетов

Выдающиеся радиочастотные характеристики:

• ACLR 84 дБ для 3GPP с коррекцией шума
• 77 дБ ACLR для сигналов 3GPP с несколькими несущими (четыре соседних несущих)
• TOI &gt, +20 дБм, тип. +25 дБмВт
• Сжатие 1 дБ +13 дБмВт
• Отображаемый средний уровень шума (DANL) тип. –173 дБм с использованием коррекции шума (полоса 1 Гц) и предусилителя R&S®FSU-B24
• Фазовый шум –160 дБн (1 Гц) при отстройке несущей 10 МГц
• Фазовый шум –133 дБн (1 Гц) при смещении несущей 10 кГц

Анализ сигналов и спектра в одном приборе:

• Анализ сигналов с полосой пропускания до 120 МГц
• Сигналы РЧ, аналоговые или цифровые модулирующие сигналы
• До 705 млн отсчетов (I и Q)
• Низкая фазовая/частотная характеристика
• Пользовательский определяемая частота дискретизации
• Наилучшее качество сигнала для анализа модуляции
• Готов к анализу мультистандартных передатчиков с несколькими несущими

Широкий набор функций:

• Благодаря широкому набору функций R&S®FSQ практически не имеет аналогов на рынке анализаторов спектра. Даже базовый блок включает в себя все важные функции.
• Фильтры каналов от 100 Гц до 5 МГц
• Фильтры RRC
• Полоса разрешения от 1 Гц до 50 МГц (RBW)
• Выбор количества точек измерения/трассы от 155 до 30 001
• Селективный по времени анализ спектра с функцией стробирования
• До 80 измерений/с в ручном режиме
• SCPI-совместимый набор команд GPIB
• Набор команд GPIB, совместимый с анализатором спектра R&S®FSE/R&S®FSIQ и устаревшим анализатором спектра HP
• Быстрое измерение ACP во времени домен
• Статистический анализ сигнала с функцией CCDF
• Детектор среднеквадратичных значений
• Коэффициент преобразования для коррекции частотных характеристик антенны или кабеля
• Функция измерения гармонических искажений
• Измерения побочных излучений до 100 001 точки, до 20 сегментов
• Внешний эталон от 1 МГц до 20 МГц с шагом 1 Гц
• Интерфейс LAN 100BaseT (1 Гбит)
• 16 млн отсчетов памяти I и Q

Поддерживаемые технологии:

• WLAN 802.11a/b/g/ j/p/n/ac
• WCDMA/HSPA/HSPA+
• 3GPP LTE
• GSM/EGPRS//EDGE Evolution/VAMOS
• >CDMA2000® 1xEV-DO
• CDMA2000® 1xRTT
• TD-SCDMA
• GSM-R
• TETRA
• cdmaOne
• DECT
• WiMAX IEEE 802.16e-2005 и IEEE 802.16-2004
• WLAN IEEE 802.11 a/b/g/j/p
• Bluetooth® (базовая скорость)
• ZigBee™ IEEE 802.15.4
• RFID
• WRAN IEEE 802.22
• WWAN IEEE 802.20
• DVB-H
• ISDB-T 1 сегмент
• CMMB
• DVB-T
• DVB- T2
• ISDB-T
• AM
• FM
• DVB-S

R&S FSQ26 — это решение для всех задач разработки и производственных измерений. Он предлагает очень низкий фазовый шум, непревзойденно низкий остаточный EVM, широкий динамический диапазон и точность выше среднего, что делает его идеальным высококлассным измерительным прибором для приложений разработки, где допуски и предельные значения часто должны быть ниже, чем указано в стандарте.

Технические характеристики
