Описание семейства продуктов
- 1,1-дюймовый объектив с креплением C
- До 20 мегапикселей, датчики с размером пикселя 1,85 м
- Высокопроизводительный (HP), объектив с креплением C для машинного зрения
- Фокусное расстояние от 8 мм до 50 мм

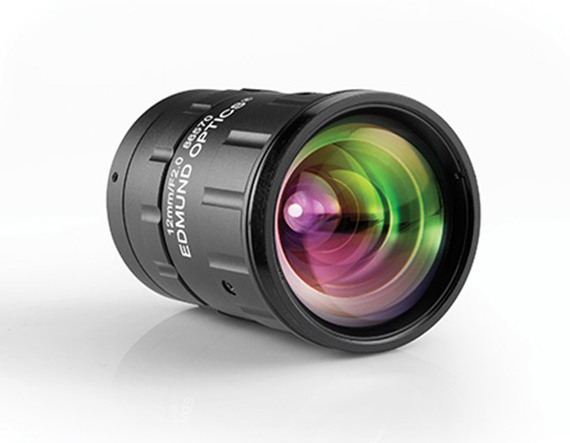

Объективы TECHSPEC HP с фиксированным фокусным расстоянием разработаны с учетом жестких требований автоматизации производства (FA) и машинного зрения (MV). ) Приложения. Объективы 8 мм, 12 мм, 16 мм, 25 мм и 35 мм совместимы с форматами датчиков 1 и 1.1, а объектив 50 мм совместим с форматами датчиков до 4/3. Диафрагмы f/1,8 и f/2,8 обеспечивают повышенную светопропускную способность и высокое разрешение. Объективы TECHSPEC серии HP с фиксированным фокусным расстоянием имеют C-Mount и оснащены блокирующим фокусом и кольцами диафрагмы для предотвращения нежелательных регулировок, а также резьбой на передней панели для установки стандартных оптических фильтров. Запросите цену OEM.
Edmund Optics создала семейство высокопроизводительных оптических конструкций (семейство HP Series) и разработала три специализированных оптомеханических решения, предназначенных для конкретных приложений. В этих подсемействах объективов используется та же оптика, что и в объективах серии HP, обеспечивающая такие же оптические характеристики в различных оптико-механических решениях в соответствии с вашими требованиями:
- Серия HP: функции блокировки фокусировки кулачка и диафрагмы корректирование. Это наиболее регулируемая версия этих оптических конструкций и типичный высококачественный объектив машинного зрения.
- Серия HPi: упрощенная механика с фиксированной апертурой в компактном корпусе. Промышленная защита для уменьшения размера, стоимости и фиксации фокуса.
- Серия HPr: вся оптика приклеена на место и фиксируется кольцом фокусировки с С-образным зажимом. Стабилизация повышенной прочности для уменьшения сдвига пикселей и повышения стабильности фокусировки.
Технические характеристики
Iris Option: Variable Length (mm): 74.08 Horizontal Field of View, 1/2′ Sensor: 65.6mm — 28.9 Horizontal Field of View, 2/3′ Sensor: 90.2mm — 39.0 Filter Thread: M62 x 0.75 with adapter #34-236 Maximum Diameter (mm): 48 Outer Diameter (mm): 48 Weight (g): 261 Horizontal Field of View, 1/3′ Sensor: 49.2mm — 21.9 Maximum Rear Protrusion (mm): 0.98 Horizontal Field of View, 1′ Sensor: 131.2mm — 54.5 Maximum Image Circle (mm): 17.60 Numerical Aperture NA, Object Side: 0.0268 Horizontal Field of View @ Max Sensor Format: 131.2mm — 54.5 Horizontal Field of View, 1.1′ Sensor: 145.6mm — 59.5 Number of Elements (Groups): 10 (9) Horizontal Field of View, 1/1.8′ Sensor: 73.8mm — 32.3 Front Thread: M48 x 0.5 (Male) Horizontal Field of View, 1/2.5′ Sensor: 59.5mm — 26.3 Type: Fixed Focal Length Lens Focal Length FL (mm): 12.00 Primary Magnification PMAG: 0.099 Maximum Sensor Format: 1.1′ Working Distance (mm): 100 — Mount: C-Mount Aperture (f/#): f/1.8 — f/16 Distortion (%): <,6.56 Coating: &lambda,/4 MgF2 Coating Specification: &lambda,/4 MgF2 Entrance Pupil Position (mm): 30.15 Horizontal Field of View, 1/4′ Sensor: 36.9mm — 16.5 Object Space Principal Plane (mm): 39.67 Image Space Principal Plane (mm): 2.42 Field of View at Max Sensor Format: Horizontal: 150.1mm — 62.8
Vertical: 110.2mm — 48.7
Diagonal: 192.7mm — 75.2 Maximum Distortion (%): -3.79 Maximum Length (mm): 70.1 Exit Pupil Position (mm): -36.99 Lens Wavelength Range: VIS Imaging Lens Type: High Performance Lens
Regulatory Compliance RoHS 2015: Compliant Reach 209: Compliant Certificate of Conformance: View
