Электронная нагрузка постоянного тока SLM-4 Sorensen

Дополнительные функции:

• 150 настроек памяти для модулей постоянного тока
• 5 настроек памяти для модулей переменного тока
• Настройки памяти сохраняют все состояние шасси
• Вставная конструкция позволяет легко заменять различные нагрузочные модули по мере изменения приложений.
• Гибкая конфигурация позволяет в любой отсек принимать любой нагрузочный модуль серии SLM (одиночный модуль) или SLD (двойной)

li>

• Четыре аналоговых входа программирования на разъеме DB9 на задней панели могут управлять током нагрузки четырех модулей нагрузки SLM с произвольными формами сигналов
• Встроенный интерфейс GPIB/RS232, который использует один адрес GPIB для управления до четырех электронных модулей нагрузки с установленным статусом нагрузки и возможностью считывания показаний счетчика.
• Предназначен для установки в стандартную 19-дюймовую стойку для системного применения.
• Оборудован наклонными стойками на двух своих передние ножки, которые можно перевернуть вперед, чтобы обеспечить наклонный угол обзора передней панели для использования на столе.
• Размеры (Ш*В*Г): 17,3 x 7,0 x 017,5 дюймов (440 x 177 x 445 мм)

Вход переменного тока

• Линия: 110В/115В±10%, 200В/230В±10%
• Частота: 50/60 Гц.
• Предохранитель: T2A/250 В (5×20 мм), T1A/250 В (5×20 мм).
• Макс. потребляемая мощность: 100 Вт.

Нормативный Соответствие

• Сертификат UL 61010-1, CSA C22.2 № 61010.1 и IEC/EN 61010-1
• Соответствие CE: Директива по низкому напряжению (73/23/ EEC) с использованием EN 61010-1 и Директивы по электромагнитной совместимости (89/336/EEC) с использованием EN 61326.
• Соответствует FCC 21 CFR, подраздел J.

SLM -4 имеет конфигурацию с четырьмя отсеками для многоканальности и требований ATE. Шасси SLM-4 совместимо с нагрузками SLM и SLD. Каждое шасси содержит энергонезависимую память, способную хранить до 150 настроек модулей и девять 16-этапных последовательностей для автоматизированного автономного тестирования. Или для более сложных тестовых последовательностей шасси поставляется с GPIB и RS-232 в качестве стандартных интерфейсов.

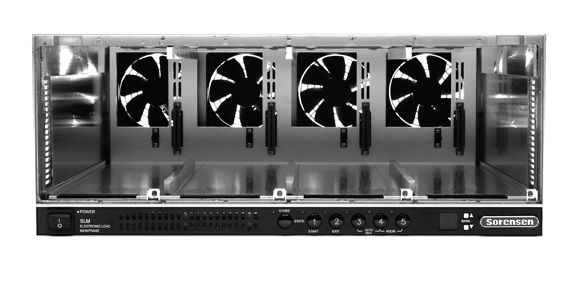

Шасси электронной нагрузки SLM-4 спроектировано с открытыми отсеками, чтобы легко вместить до четырех модулей нагрузки, которые выдвигаются. в соответствующие отсеки с задней стороны корпуса.

Шасси SLM-4 обеспечивает высокую производительность, простоту в эксплуатации и экономичное решение для тестирования источников питания. В шасси SLM-4 имеется пять блоков питания, один для системного контроллера и по одному для каждого из четырех оптически изолированных каналов.

Шасси SLM-4 может работать с напряжением 100, 115, 200 или 230 В переменного тока. ввод.

Технические характеристики
