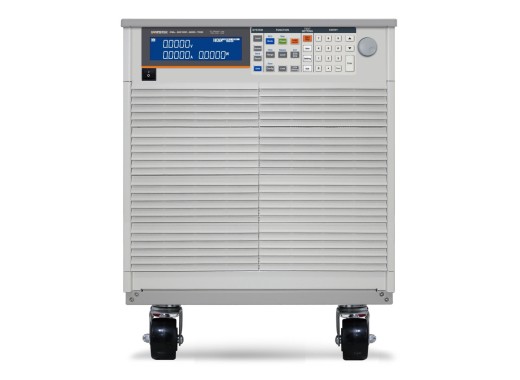

GW Instek PEL-5010C-600-700 представляет собой электронную нагрузку мощностью 10 кВт, рассчитанную на напряжение 600 В и 700 А. Высокая точность и разрешение гарантируются 16-разрядным измерителем напряжения и тока. Эта нагрузка имеет 6 статических режимов, а именно ток, сопротивление, напряжение, мощность, напряжение + ток и напряжение + мощность, а также 3 динамических режима: ток, сопротивление и мощность. Кроме того, напряжение, ток и мощность одновременно отображаются на 5-значном дисплее. Эта нагрузка позволяет проводить испытания на короткое замыкание и включает четыре режима разряда батареи: CC + CV, CP + CV, CC + UVP и CP + UVP. Наряду с этими режимами разряда батареи можно выбрать режимы периодического/импульсного/линейного разряда. Также предусмотрено автоматическое тестирование защиты от перегрузки по току и сверхмощности, а также режим тестирования пускового тока и режим тестирования MPTT солнечной панели. В эту нагрузку также включен встроенный медленный стартер, что обеспечивает повышенную защиту и долговечность. Обнаружение обратной полярности также доступно наряду с защитой от перенапряжения, перегрузки по току, сверхмощности и перегрева. Полярность напряжения может быть установлена на положительное или отрицательное значение на дисплее. По умолчанию интерфейсы связи не включены, однако подходящие интерфейсы можно найти в таблице моделей и опций ниже. Дистанционное управление возможно через дополнительные интерфейсы связи.
Другие опции и модели GW Instek также доступны в таблицах моделей и опций ниже. Вы можете связаться с нами для получения этих продуктов.
Технические характеристики Мощность10 кВт Диапазон входного напряжения 0–600 В Диапазон входного тока 0–700 А Сопротивление 0,857–51,4 к Скорость нарастания 0,084 А/мкс–21 А/мкс Статические режимы CC, CR, CV, CW, CC + CV , CP + CV Динамические режимыCC, CR, CP ЗащитаOPP, OCP, OVP, OTP, LRV Интерфейсы ДисплейЖК-дисплей Размеры 572 x 444 x 763 мм Вес 84,8 кг Модели Модель Напряжение (В) Ток (А) Мощность (Вт) PEL-5006C-150- 600 150 600 6К PEL-5008C-150-800 150 800 8К PEL-5010C-150-1000 150 1000 10К PEL-5012C-150-1200 150 1200 12К PEL-5015C-150-1500 150 1500 15К ПЭЛ-5018С-150- 1800 150 1800 18K PEL-5020C-150-2000 150 2000 20K PEL-5024C-150-2000 150 2000 24K PEL-5006C-600-420 600 420 6K PEL-5008C-600-5 60 600 560 8К ПЭЛ-5010С-600- 700 600 700 10К PEL-5012C-600-840 600 840 12К PEL-5015C-600-1050 600 1050 15К PEL-5018C-600-1260 600 1260 18К PEL-5020C-600-1400 600 1400 20К ПЭЛ-5024C-600- 1680 600 1680 24К PEL-5006C-1200-240 1200 240 6К PEL-5008C-1200-320 1200 320 8К PEL-5010C-1200-400 1200 400 10К PEL-5012C.1200-48 0 1200 480 12К ПЭЛ-5015C-1200- 600 1200 600 15К PEL-5018C-1200-720 1200 720 18К PEL-5020C-1200-800 1200 800 20К PEL-5024C-1200-960 1200 960 24К AEL-5002-350-18. 75 350 19 1875 AEL-5003-350- 28 350 28 2800 AEL-5004-350-37,5 350 38 3750 AEL-5006-350-56 350 56 5600 AEL-5008-350-75 350 75 7500 AEL-5012-350-112,5 350 1 13 11 250 AEL-5015-350- 112,5 350 113 15 000 AEL-5019-350-112,5 350 113 18 750 AEL-5023-350-112,5 350 113 22 500 AEL-5002-425-18,75 425 19 1 875 AEL-5003 -425-28 425 28 2800 AEL-5004-425- 37,5 425 38 3750 AEL-5006-425-56 425 56 5600 AEL-5008-425-75 425 75 7500 AEL-5012-425-112,5 425 113 11250 AEL-5015-425-112,5 425 113 15 000 AEL-5019-425- 112,5 425 113 18 750 AEL-5023-425-112,5 425 113 22 500 AEL-5003-480-18,75 480 19 2 800 AEL-5004-480-28 480 28 3 750 Опции Модель GPIB CARD, PEL-5 000C, AEL-5000 ОПЦИЯ КАРТА RS232, PEL-5000C, AEL-5000 OPT LAN CARD, PEL-5000C, AEL-5000 OPT USB CARD, PEL-5000C, AEL-5000 OPT КРЮЧКОВОЕ КОЛЬЦО, PEL-5000C OPT КОМПЛЕКТ ДЛЯ МОНТАЖА В СТОЙКУ, PEL-5006C OPT КОМПЛЕКТ ДЛЯ МОНТАЖА В СТОЙКУ, PEL -5008C/5010C/5012C ОПЦИОННЫЙ КОМПЛЕКТ ДЛЯ МОНТАЖА В СТОЙКУ, PEL-5015C/5018C ОПЦИОННЫЙ КОМПЛЕКТ ДЛЯ МОНТАЖА В СТОЙКУ, ОПЦИОНАЛЬНЫЕ РУЧКИ PEL-5020C/5024C, ОПЦИОНАЛЬНЫЕ РУЧКИ PEL-5000C, AEL-5006, AEL-5008, AEL-5012, AEL-5015 , AEL-5002, AEL-5003, AEL-5004 КАРТА GPIB и RS232, PEL-5000C, AEL-5000 КАБЕЛЬ RS-232, 9-контактный, ТИП MF, 1000 мм КАБЕЛЬ USB2.0 ТИПА AB КАБЕЛЬ GPIB, 2 м КАБЕЛЬ GPIB, 0,6 м HD-DSUB 15-КОНТАКТНЫЙ ПАРАЛЛЕЛЬНЫЙ ПРОВОД, AEL-/PEL-5000 (СТАНДАРТ) Аксессуары
В комплект PEL-5010C-600-700 входят:
- Шнур питания
- Разъемы типа «банан»
- Кабель BNC
- 15-контактный кабель HD-DSUB
