ВНИМАНИЕ: моделью PEL-3211 НЕЛЬЗЯ управлять отдельно. Модель ПЭЛ-3211 можно использовать только в сочетании с моделью ПЭЛ-3111.

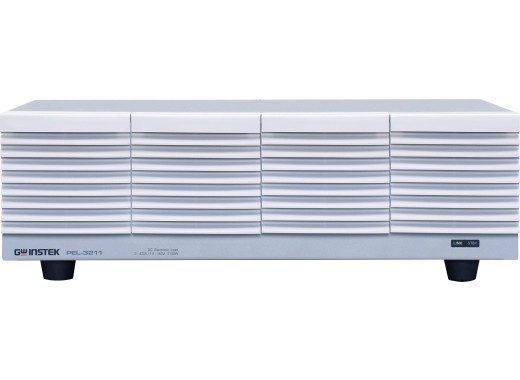

GW Instek PEL-3211 относится к серии PEL-3000 и имеет в сочетании с моделью PEL-3111 мощность 2100 Вт. Выходное напряжение 1,5-150В и выходной ток, опять же в сочетании с моделью ПЭЛ-3111, 420А.
Серия GW Instek PEL-3000 представляет собой высокоточные программируемые нагрузки постоянного тока, подходящие для различных применений. Полезной особенностью этих электронных нагрузок является то, что их можно подключать к нескольким параллельным электронным нагрузкам, что увеличивает максимальную мощность. Это делает решение масштабируемым. К нагрузкам можно подключить до 5 нагрузок одной модели. Например, PEL-3111 можно подключить к усилителю PEL-3211 для достижения максимальной мощности 9450 Вт. Таким образом, при обновлении оборудования не всегда требуется его замена, что удешевляет модернизацию.
Электронные нагрузки серии ПЭЛ-3000 имеют различные режимы работы. Их можно использовать в режиме постоянного тока (CC), постоянного сопротивления (CR), постоянного напряжения (CV) и постоянной мощности (CP). Также можно включить режимы CC+CV, CR+CV и CP+CV. Это позволяет нагрузкам автоматически переключаться между режимами при превышении порогового значения.
Кроме того, нагрузки можно программировать. С течением времени они могут меняться тремя способами. Статический режим, в котором они принимают значение в течение более длительного периода времени. Динамический режим, в котором происходит переключение между двумя настройками, или режим последовательности, в котором можно запрограммировать 1000 шагов, которые повторяются каждый раз.
Электронные нагрузки защищены различными способами. Благодаря регулируемым OCP, OVP, OPP и UVP можно гарантировать безопасность. Также имеется температурный предел, который автоматически отключает нагрузку при превышении этого предела.
Обзор модели
Основные различия между моделями серии ПЭЛ-3000 показаны в таблице ниже.
Модель PEL-3021 PEL-3041 PEL-3111 PEL-3211 Мощность 175 Вт 350 Вт 1050 Вт 2100 Вт Максимальная мощность (5 параллельных) 875 Вт 1750 Вт 5250 Вт 9450 Вт Максимальный ток 35 А 70 А 210 А 420 А Сопротивление ±0,5% 42,857 мОм — 250 кОм 21,428 мОм — 125 кОм 7,1427 мОм — 41,6 кОм 35,713 мОм — 2,083 Ом Размеры 214,5 x 124 x 400 мм 214,5 x 124 x 400 мм 429,5 х 128 х 400 мм 427,7 х 147,8 х 592,5 мм Вес 6 кг 7 кг 17 кг 23 кг Цена 2200 2200,00 € Вкл. НДС 2780 €2 780,00 Искл. НДС 4170 €4 170,00 Искл. НДС 4675 €4 675,00 Искл. НДС
ВНИМАНИЕ: Модель PEL-3211 НЕЛЬЗЯ использовать отдельно. Модель ПЭЛ-3211 можно использовать только в сочетании с моделью ПЭЛ-3111.
Технические характеристики Напряжение 1,5–150 В Дисплей 3,5-дюймовый ЖК-дисплей Защита OVP, OCP, OPP, OTP, UVP, REV Соединения USB-хост, USB-устройство, GPIB, RS232C, выход измерения тока, триггерный выход Аксессуары
GW В комплект электронной нагрузки Instek PEL-3211 входят следующие аксессуары:
- Защитный чехол
- Шнур питания
- Руководство
