Осторожно! Мейнфреймы можно использовать только в сочетании с модулем и наоборот. Модули и мэйнфреймы версии B взаимозаменяемы с аналогами версии A.

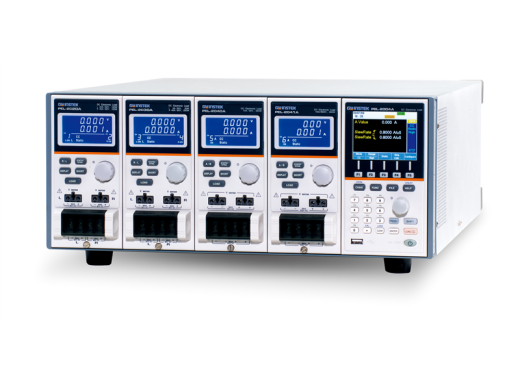

PEL-2004B представляет собой мэйнфрейм и принадлежит к серии GW Instek PEL-2000B.
Серия GW Instek PEL-2000B представляет собой высокоточные программируемые нагрузки постоянного тока, подходящие для различных применений. Эти нагрузки могут быть подключены к нескольким параллельным нагрузкам, что увеличивает максимальную мощность. Это делает решение масштабируемым.
Уникальностью этих нагрузок является то, что они работают с 2 или 4 модулями, которые можно вставить в мэйнфрейм. Это дает возможность создавать разнообразное устройство, а также есть возможность регулировать нагрузки в процессе использования. Следует отметить, что для работы серии PEL-2000B всегда требуется и базовый блок, и модуль. Мэйнфреймы доступны в моделях с 2 или 4 слотами.
К базовым блокам можно параллельно подключить до 5 модулей, что означает, что может быть достигнута максимальная мощность 7 кВт.
Модели ПЭЛ-2000Б имеют различные режимы работы. Их можно использовать в режиме постоянного тока (CC), постоянного сопротивления (CR), постоянного напряжения (CV) и постоянной мощности (CP). Также можно включить режимы CC+CV, CR+CV и CP+CV. Это позволяет электронным нагрузкам автоматически переключаться между режимами при превышении порогового значения.
Электронные нагрузки также можно запрограммировать. С течением времени они могут меняться двумя способами. Статический режим, в котором они принимают значение в течение более длительного периода времени, или динамический режим, в котором происходит переключение между двумя настройками.
Электронным нагрузкам приходится выдерживать большие токи и напряжения, поэтому их защищают различными способами. Благодаря регулируемым OCP, OVP, OPP и UVP можно гарантировать безопасность. Также имеется температурный предел, который автоматически отключает электронную нагрузку при превышении температурного предела.
Базовые блоки Модель PEL-2002B PEL-2004B Модули 2 4 Размеры 272 x 200 x 581 мм 435 x 200 x 581 мм Вес (включая модули) 16,1 кг 24,8 кг Цена 1010 1 010,00 евро без учета. НДС 1300 €1 300,00 Искл. Модули НДС
Основные отличия модулей серии ПЭЛ-2000Б показаны в таблице ниже. Эти модули должны быть вставлены в мэйнфрейм.
Модель PEL-2020B PEL-2030B PEL-2040B PEL-2041B Мощность 2 x 100 Вт 30 + 250 Вт 350 Вт 350 Вт Максимальное напряжение 80 В 80 В 80 В 500 В Максимальный ток 20 А 40 А 70 А 10 А Сопротивление ±, 0,5% 0,075 Ом — 15 кОм 0,0375 Ом — 60 кОм 0,025 Ом — 5 кОм 1,25 Ом — 200 кОм Цена 2150 2 150,00 евро Вкл. НДС 2400 €2 400,00 Искл. НДС 1450 €1 450,00 Искл. НДС 2400 €2 400,00 Искл. Характеристики НДС Дисплей 320 x 240 TFT ЖК-дисплей Защита OVP, OCP, OPP, OTP, UVP, RVP Соединения USB-хост, USB-устройство, GPIB, RS232C, выход Go/NoGo Аксессуары
GW Instek PEL-2004B поставляется со следующими аксессуарами :
- Шнур питания
- Руководство
