Описание

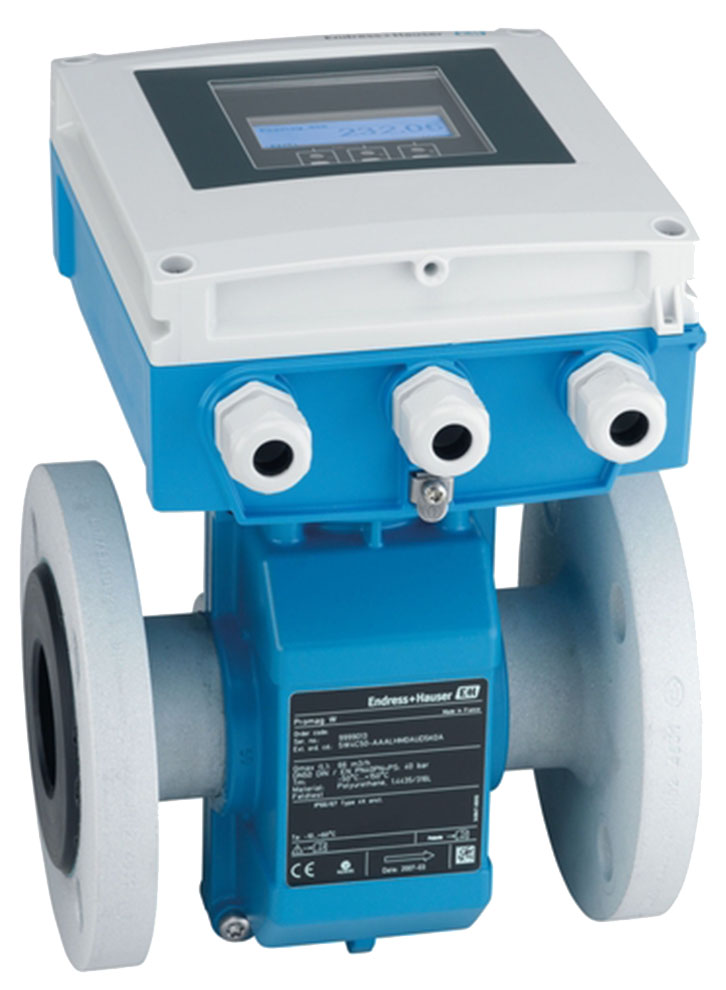

Электромагнитный расходомер E+H Proline Promag W 400 измеряет объемный расход, проводимость и массовый расход. Он имеет сертифицированную защиту от коррозии (EN ISO 12944) для подземной или постоянной подводной установки, что делает его идеальным для использования в системах водоснабжения, водоотведения и коммерческого учета. Двунаправленный принцип измерения не зависит от давления, плотности, температуры и вязкости. Поскольку Promag W 400 не имеет движущихся частей, он не требует технического обслуживания, а в приложениях не возникает потерь давления из-за сужения поперечного сечения.
Датчики E+H не требуют собственной системы связи, а предлагают полную доступ к технологической и диагностической информации через многочисленные свободно комбинируемые входы/выходы и полевые шины. W 400 позволяет использовать до трех аналоговых или цифровых выходов. Варианты цифровой связи включают HART, PROFIBUS DP, EtherNet/IP и Modbus RS485. Этот расходомер E+H имеет стандартный корпус IP66/67, тип 4X, а защита IP68, тип 6P также доступна в качестве опции для выносного датчика. Степень защиты IP68, тип 6P также включает в себя защитный лак в соответствии с EN ISO 12944 C5-M/Im1/Im2/Im3.
Электромагнитный расходомер E+H Proline Promag W 400 может измерять расход от 2,5 галлонов /мин до 700 Мгал/день и может работать с различными температурами среды, в зависимости от материала футеровки. Доступны два материала футеровки: твердая резина (от 32 до 176°F) и полиуретан (от -4 до 122°F). Стандартная максимальная погрешность измерения составляет ±0,5 % от показания ± 1 мм/с, а Proline Promag W 400 обеспечивает повышенную точность ±0,2 % от показания ± 2 мм/с. Опциональная технология Heartbeat всегда обеспечивает соответствие требованиям и безопасность процессов.
Технические характеристики
Особенности
- Измеряет объемный расход, проводимость и массовый расход
- ACS, KTW/W270, NSF 61, WRAS BS 6920, одобрение для питьевой воды
- DN 25–2000 (1 до 78 дюймов) диапазон номинального диаметра.
- Диапазоны температур среды:
- Твердая резиновая футеровка: от 32 до 176°F (от 0 до 80°C).
- Полиуретановая футеровка. : от –4 до 122°F (от –20 до 50°C)
- Диапазон измерения от 2,5 галлонов/мин до 700 Мгал/день
- До 3 выхода:
- 0–20 мА/4–20 мА HART (активный)
- Импульсный/частотный/реле выход (пассивный)
- Импульсный/частотный выход ( пассивный)
- Режимный выход (пассивный)
- Максимальная погрешность измерения:
- Объемный расход (стандарт): ±0,5 % или ± 1 мм/с (0,04 дюйма/с)
- Объемный расход (опция): ±0,2 % или ± 2 мм/с (0,08 дюйма/с)
- PN 40, класс 300, максимальное технологическое давление 20K.
- Нет потери давления из-за сужения поперечного сечения.
- 4-строчный дисплей с подсветкой, сенсорным управлением и доступом к WLAN. >
- HART, PROFIBUS DP, EtherNet/IP, цифровая связь Modbus RS485
- IP66/67, стандартный корпус типа 4X
- IP68, тип 6P (дополнительно для выносного датчика) li>
- IP68, тип 6P, включает защитный лак в соответствии с EN ISO 12944 C5‐M/Im1/Im2/Im3
- Технология Heartbeat (опция)
Предшественник: Promag 50W, Promag 53W, Promag 51W и Proline Promag L 400/5L4C
