Описание

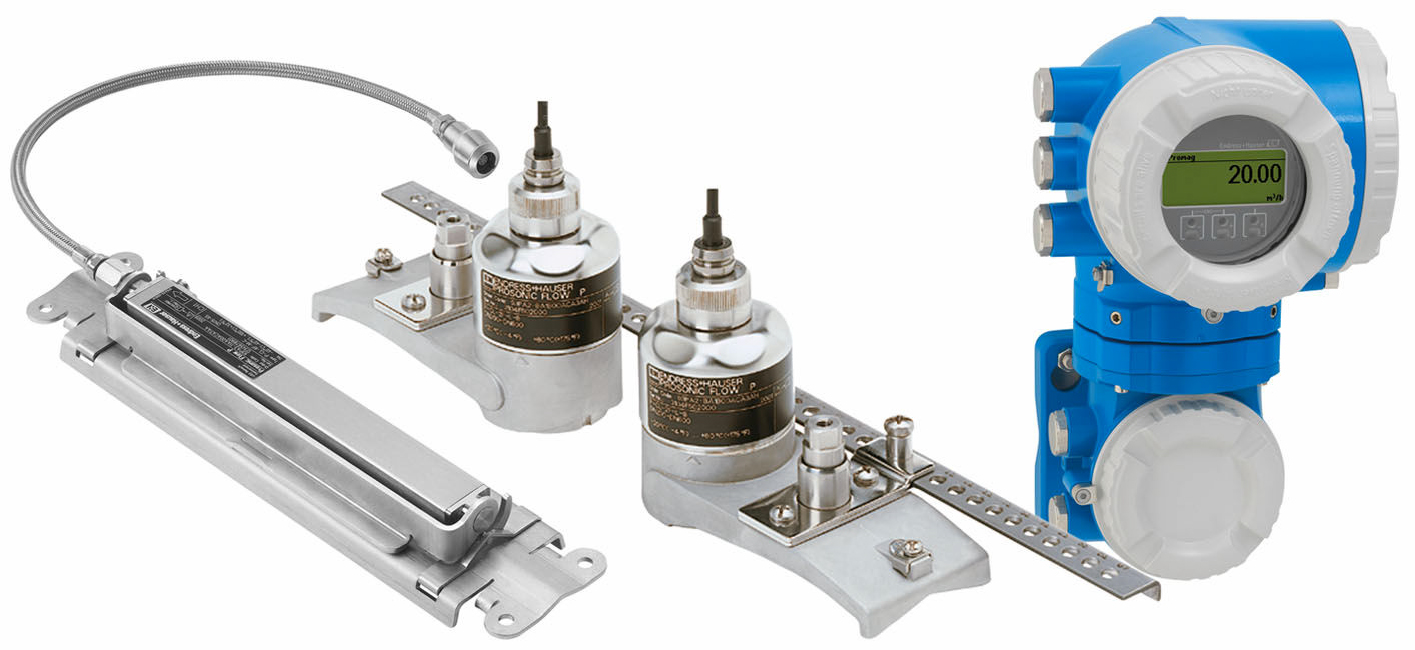

В накладном ультразвуковом расходомере E+H Proline Prosonic Flow P 500 применяется неинвазивный принцип измерения, независимый от давления, плотности и проводимости. Измеритель обеспечивает двунаправленное измерение различных жидкостей, например, жидких углеводородов и химикатов. Встроенная функция FlowDC (компенсация возмущений расхода) сохраняет точность даже в том случае, если расходомер установлен с коротким впускным каналом. Стабильный сигнал достигается за счет не требующего обслуживания постоянного монтажа снаружи с помощью соединительных подушек. Доступны датчики для стеклопластиковых и пластиковых труб. Свободно комбинируемые входы/выходы обеспечивают полный доступ к технологической и диагностической информации, а также разнообразие и упрощение.
Измерительная система использует метод измерения, основанный на разнице во времени прохождения. При этом методе измерения акустические сигналы (ультразвуковые) передаются между двумя датчиками. Передача сигнала является двунаправленной, т.е. датчик работает как передатчик звука, так и приемник звука.
Поскольку скорость распространения звуковых волн медленнее против направления потока, чем в направлении потока, это приводит к разница во времени прохождения. Эта разница во времени прохождения прямо пропорциональна скорости потока.
Измерительная система рассчитывает объемный расход среды на основе измеренной разницы времени прохождения и площади поперечного сечения трубы. Одновременно измеряется скорость звука в среде и разница во времени прохождения. С помощью этой дополнительной измеряемой переменной можно различать разные носители или контролировать их качество.
Технические характеристики
Особенности
- При использовании двух комплектов датчиков и FlowDC требуются только 2 впускных и выпускных участка DN
- Диапазон измерения от 0 до 50 футов/с (от 0 до 15 м/с)
- 1/2 до 160 дюймов.
- Диапазон средних температур:
- Ду от 15 до 65 (от 1/2 до 2 1/2 дюйма): от -40 до 302°F (-40). до 150°C)
- Ду 50 до 4000 (от 2 до 160 дюймов): от -40 до 338°F (от -40 до 170°C)
- Максимальная погрешность измерения объемного расхода:
- ±3% или для DN 15
- ±2% или для DN 25–DN 200
- ±2% или выше DN 200
- Монтаж без прерывания процесса
- Дисплей с подсветкой, сенсорным управлением и доступом к WLAN
- Стандартный кабель между датчиком и преобразователем
- SIL задумано
