Описание

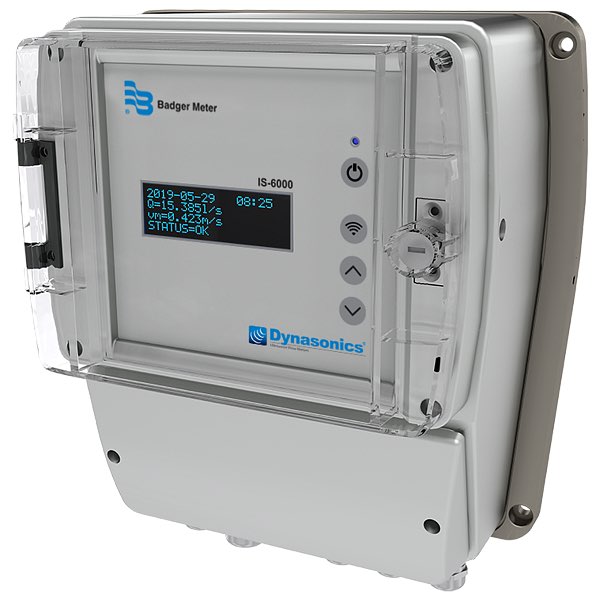

Расходомер Dynasonics IS-6000 с доплеровской скоростью используется для измерения скорости потока, уровня и температуры с помощью одного погружного датчика в частично заполненных водопроводных и канализационных трубах без первичного устройства. Непосредственно измеряя скорость на разной высоте под поверхностью, расходомер IS-6000 обеспечивает лучшие показания расхода для открытых каналов, чем при измерении только уровня.
В стандартном исполнении расходомер состоит из преобразователя. и ультразвуковой датчик скорости для комбинированного измерения скорости и уровня воды. Затем расход рассчитывается путем умножения средней скорости потока на площадь смачиваемого поперечного сечения. Преобразователь позволяет подключить до 3 ультразвуковых датчиков скорости для одновременного измерения в 3 различных точках измерения в одном поперечном сечении.
В качестве альтернативы можно использовать дополнительные внешние датчики уровня воды (например, гидростатический уровень). датчик уровня или ультразвуковой датчик уровня направленного вниз) могут быть подключены к системе в зависимости от конкретных условий на объекте, обеспечивая точное измерение уровня воды в случае колебаний уровня воды. Для измерения расхода в напорных и частично заполненных трубах используются погружные датчики. Погружные датчики устанавливаются в существующий трубопровод через шаровые краны, что позволяет устанавливать и снимать весь датчик для ремонта, замены или очистки без обезвоживания трубы.
В доплеровском датчике IS-6000 реализованы все необходимые алгоритмы. и программное обеспечение для обеспечения точности и повторяемости измерений. Параметризация места измерения, регистрация, визуализация и передача данных возможны с помощью пользовательского интерфейса контроля и управления на основе браузера, который можно запустить в любом стандартном веб-браузере через ПК, ноутбук, планшет или смартфон, независимо от местоположения. , время и операционная система.
Технические характеристики
Особенности
- Профилирование скорости потока с помощью нескольких точек измерения
- От 100 до 240 В переменного тока или от 10 до 36 В постоянного тока
- Измерение до 30 фунтов на квадратный дюйм
- Данные регистрация с отметкой времени/даты.
- Настройка счетчика с использованием Wi-Fi с веб-сервером.
- Modbus RTU и Modbus TCP Ethernet.
- Прочный алюминиевый корпус для суровых условий.
