Описание семейства продуктов
- Зеркальные апертуры 3, 5 и 10 мм
- Одноосевые и двухосевые конфигурации
- Высокопроизводительные сканеры для обработки изображений и проецирования
Гальванометрические оптические сканеры ScannerMAX Saturn разработаны для достижения максимальной пиковой и среднеквадратичной производительности сканирования в биомедицинских приложениях, лазерной обработке материалов и лазерной визуализации. По сравнению с обычными гальванометрами гальванометры серии Saturn изготавливаются с более прочными и жесткими роторами, чтобы предотвратить поперечное сканирование (колебание) при высоких скоростях сканирования и выделять меньше тепла из-за их низкого сопротивления катушки, что обеспечивает более высокую производительность без перегрева или повреждения ротора. Эти гальванометры доступны в конфигурации с одной осью (1D galvo) с креплением по оси Y или в конфигурации с двумя осями (2D galvo) с креплением по оси XY. Оптические сканеры ScannerMAX Saturn Galvanometer идеально подходят для требовательных приложений визуализации и проецирования, таких как конфокальная микроскопия, лазерные развлекательные дисплеи, оптическая когерентная томография (ОКТ) и растровые изображения, а также приложения для лазерной маркировки. Гальванометры с зеркальными апертурами 3 мм, 5 мм и 10 мм доступны с защитным серебряным покрытием, охватывая приложения с малым и большим лучом в видимом или инфракрасном диапазоне. Пожалуйста, свяжитесь с нами, если для вашего приложения требуется сканер гальванометра Saturn с нестандартной зеркальной апертурой или покрытием.
ScannerMAX Saturn Оптические сканеры гальванометра управляются сервоприводом Mach-DSP. Этот цифровой сервопривод имеет компактный размер и одновременно управляет сканерами осей X и Y. Mach-DSP может управляться как аналоговыми, так и цифровыми сигналами, а доступ к нему и его настройка могут осуществляться с помощью бесплатного программного пакета с графическим интерфейсом, который включает в себя встроенный генератор тестовых шаблонов, осциллограф и динамический анализатор сигналов. Драйвер сервопривода Mach-DSP требует питания +24 В постоянного тока.
Каждая одноосевая гальванометрическая система поставляется с:
- 1 гальванометром серии Saturn
- 1 крепление по оси Y
- 1 плата сервопривода Mach-DSP
- 1 метровый кабель, соединяющий гальванометр с сервоприводом
- 1 комплект кабелей, включая кабели питания и аналогового входа

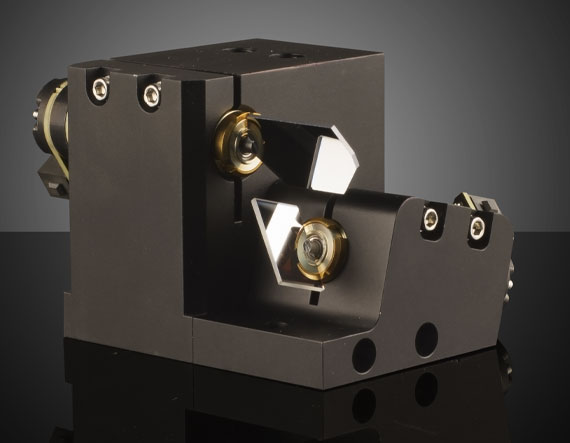

Каждая система двухосевого гальванометра поставляется с:
- 2 гальванометра серии Saturn
- 1 крепление по оси XY
- 1 плата сервопривода Mach-DSP
- 2 кабеля длиной 1 метр, которые соединяют гальванометр с сервоприводом
- 1 комплект кабелей, включая кабели питания и аналогового входа
Технические характеристики
Mirror Aperture (mm): 10 Surface Flatness (P-V): &le,&lambda,/4 @ 632.8nm Type: Dual Axis Coating: Protected Silver Scan Angle (): 40 (Optical) Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More Silicon (Si) Operating Temperature (C): 0 to +50 Dimensions (mm): 70.1 x 55.7 x 54.5 (of mount. Galvos protrude ~19mm) Power Requirement: ±24 VDC Position Signal (V): ±10 Current — Peak (A): Maximum: 25 Current — RMS (A): 5.7 (Case @ 50°C) Coil Resistance (): 1.65 Rotor Inertia (gm-cm2): 0.032 Torque Constant (dyne-cm/A): 41,000 Coil Inductance (&mu,H): 130 Back EMF Voltage (&mu,V//s): 71.6 Step Response 0.1° (&mu,s): 300 Model Number: ScannerMAX Saturn 9B Power Supply: Power Supply Required and Sold Separately:
USA: #16-045
Europe: 2 x #14-571
Japan: N/A*
Korea: N/A*
China: #16-045
*See copy for power supply requirements
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
