DSG3136B-IQ ВЧ-генератор Rigol

Характеристики:

• Диапазон частот: от 9 кГц до 13,6 ГГц (IQ: от 50 МГц до 6,5 ГГц)
• Разрешение по частоте: 0,01 Гц
• Время настройки: <10 мс (тип.)
• Погрешность амплитуды: <0,5 дБ (тип.)
• Диапазон выходной амплитуды: от -130 дБм до +27 дБм (настройка диапазон)
• Высокая чистота сигнала, фазовый шум: &lt,-116 дБн/Гц при 20 кГц (типичное значение)
• Стандартная внутренняя синхронизация 1 ppm, опциональная высокостабильная синхронизация 5 ppb

li>

• Стандартная аналоговая модуляция AM/FM/ΦM
• Поддержка импульсной модуляции, коэффициент включения/выключения до 70 дБ, определяемый пользователем генератор последовательности импульсов
• I/Q модуляция и выход I/Q основной полосы
• Все виды модуляции поддерживают режимы внутренней и внешней модуляции
• Стандартная конструкция высотой 2U для экономии места в стойке, доступен комплект для монтажа в стойку
• Поддержка Пульт дистанционного управления USB/LAN/GPIB, набор команд SCPI
• Износостойкая конструкция электронного аттенюатора
• Стандартные аксессуары: кабель питания

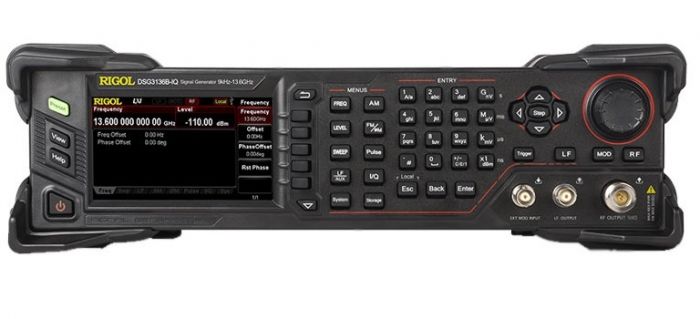

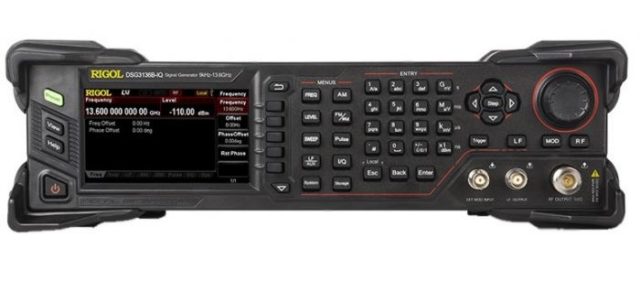

Rigol DSG3136B -IQ – это НОВЫЙ высокопроизводительный генератор РЧ-сигналов с частотой 13,6 ГГц и стандартной I/Q-модуляцией.

Серия DSG3000B предлагает непрерывные мощные несущие частоты до 13,6 ГГц, стандартную аналоговую модуляцию AM/FM/ØM до 3,6 ГГц, а модуляция I/Q и выход основной полосы частот I/Q до 6,5 ГГц для моделей, оканчивающихся на «IQ». DSG3065B имеет максимальную частоту 6,5 ГГц, а DSG3136B — до 13,6 ГГц. Генератор радиочастотных сигналов DSG3000B отличается высокой чистотой сигнала с измерением фазового шума <-116 дБн/Гц при 20 кГц (типичное значение) и широким выходным диапазоном от -130 дБм до +25 дБм. вариант. Серия DSG3000 также имеет точность амплитуды <0,5 дБ (типичная).

Изображение является представлением выбора. Подробную информацию о продукте см. в спецификациях.

Технические характеристики
