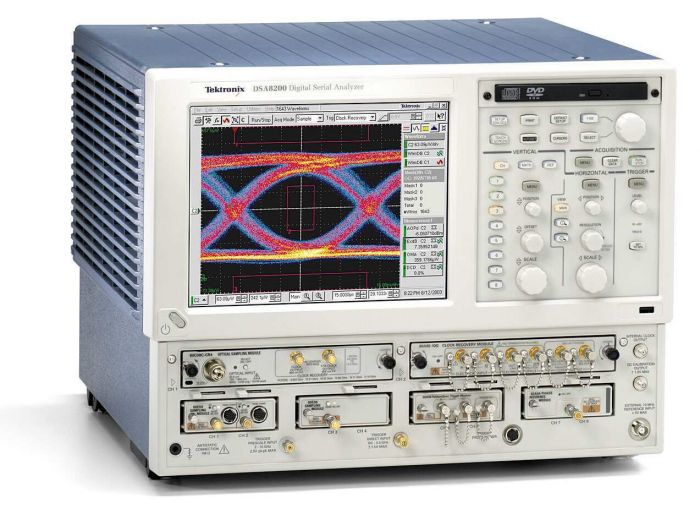

DSA8200 Цифровой осциллограф Tektronix

Дополнительные функции:

• Современный стробоскопический осциллограф для анализа коммуникационных сигналов, анализа сетей TDR/TDT/последовательных данных, сбора и измерения повторяющихся сверхбыстрых сигналов
• Приобретение сигналов синхронизации с расширенным спектром (SSC)
• Единственный в отрасли мэйнфрейм, поддерживающий до 8 входных каналов для повышения гибкости и пропускной способности
• Четыре цветных, Базы данных сигналов с переменным послесвечением
• Измерительная система с более чем 100 автоматизированными измерениями
• Полный набор коммуникационных измерений включает оба типа OMA, профиль SSC и многие другие.
• Автоматические измерения Тестирование по маске ITU/ANSI/IEEE
• Маски и измерения для SONET/SDH, FC, Ethernet и других встроенных стандартов
• Обновления масок можно загрузить из заводского файла
• Тестирование запаса по маске для производственных испытаний с защитным диапазоном
• Лучшее в отрасли значение стандартного временного джиттера, среднеквадратичное значение 800 фс
• Лучшее в отрасли значение временного джиттера, &lt, 200 фс (среднеквадратичное значение) доступно с модулем задания фазы
• Высокая скорость сбора данных и высокая пропускная способность
• Удаленные пробоотборники позволяют размещать их рядом с тестируемым устройством для превосходной точности сигнала
• Режим сбора данных FrameScan с глазковой диаграммой Усреднение:
• Изолировать ошибки, зависящие от данных
• Исследовать маломощные сигналы
• Операционная система MS Windows XP
• Расширенные возможности подключения к сторонним Программное обеспечение

Модули сбора данных

• Полностью интегрированные многоскоростные оптические модули
• Оптические модули до 80 ГГц 80C10B
• В некоторых модулях доступно высокоточное измерение с калибровкой ER.
• Электрические модули с полосой пропускания до 70+ ГГц и измеренным временем нарастания 5 пс (10–90%)
• Гибкое восстановление тактовой частоты
• Восстановление тактовой частоты с поддержкой SSC (синхронизация с расширенным спектром)

Анализ джиттера, шума, BER и последовательной передачи данных

• Измеряет и отделяет детерминированный джиттер, зависящий от данных, от случайного джиттера
• Измеряет вертикальный шум, отделяет детерминированный шум, зависящий от данных, от случайного шума
• Высокоточная оценка BER и контура глаза, поддержка DDPWS
• Выравнивание FFE/DFE, выравнивание передатчика
• Эмуляция канала для каналов с потерями более 30 дБ
• Линейный фильтр для устранения эмбеддинга приборов, линейная фильтрация

TDR (рефлектометрия во временной области)

• Полоса TDR до 50 ГГц с временем нарастания отраженного сигнала 15 пс и временем нарастания падающего излучения 12 пс
• Самый низкий уровень шума для точных воспроизводимых результатов измерений TDR — 600 мкВскз на частоте 50 ГГц
• Независимая компенсация перекоса пробоотборника обеспечивает простую фиксацию и удаление пробников
• Единственный в отрасли базовый блок, поддерживающий до четырех истинных дифференциальных TDR или электрические пары каналов для повышения универсальности системы

Измерение S-параметров

• До 50 ГГц, дифференциальный, несимметричный, смешанный режим, вносимые потери, возврат Потери, перекрестные помехи в частотной области, преобразование режима
• PCI Express, Serial ATA, Infiniband, производство Gigabit Ethernet и тестирование на соответствие стандартам для гигабитного сигнального тракта и межсоединений — включая тесты с использованием маски глаза
• Интуитивно понятный , простой и точный для последовательных данных, гигабитного цифрового дизайна и целостности сигнала
• Быстрые и точные автоматические многопортовые измерения S-параметров с интерфейсом командной строки

Приложения

Приложения

p>

• Проектирование/проверка компонентов и систем телекоммуникаций и передачи данных
• Производство/тестирование на соответствие стандартам ITU/ANSI/IEEE/SONET/SDH
• Высокопроизводительный True -дифференциальные измерения TDR
• Расширенный анализ джиттера, шума и BER
• Характеристика импеданса и анализ сети для приложений с последовательными данными, включая S-параметры
• Канал и глазковая диаграмма SPICE-моделирование на основе моделирования и измерений

Превосходная производительность и исключительная универсальность

Для разработки современных высокоскоростных последовательных устройств цифровой осциллограф DSA8200 является наиболее универсальным. инструмент для связи, компьютерной и бытовой электроники, гигабитного передатчика и тракта прохождения сигнала, а также проверки соответствия. Обладая исключительной пропускной способностью, точностью сигнала и самой расширяемой модульной архитектурой, устройство обеспечивает высочайшую производительность TDR и анализа межсоединений, самый точный анализ искажений сигнала и расчеты BER для современных и новых технологий последовательной передачи данных. Это устройство обеспечивает непревзойденную точность измерительной системы со сверхнизким уровнем джиттера, что обеспечивает наиболее точное обнаружение высокоскоростных сигналов. Вы получаете преимущества расширенного анализа благодаря джиттеру захвата 200 фс с помощью модуля Phase Reference. И еще один шаг вперед для стробоскопических осциллографов: с помощью модуля Phase Reference осциллограф может собирать и измерять сигналы SSC (синхронизация с расширенным спектром). Многопроцессорная архитектура с выделенными для каждого слота цифровыми сигнальными процессорами (DSP) обеспечивает высокую скорость сбора сигналов, сокращая время тестирования, необходимое для надежного определения характеристик и проверки соответствия. Универсальная модульная архитектура оборудования поддерживает большое и постоянно растущее семейство подключаемых модулей, позволяющих конфигурировать вашу измерительную систему с широким набором электрических, оптических и вспомогательных модулей, которые лучше всего подходят для вашего приложения сейчас и в будущем. Имея 6 слотов для модулей, устройство может одновременно вмещать модуль восстановления тактовой частоты, прецизионный модуль опорной фазы и несколько модулей сбора данных, электрических или оптических, чтобы вы могли привести производительность системы в соответствие с вашими меняющимися потребностями. Семейство электрических модулей отличается лучшим в отрасли качеством сигнала и имеет полосу пропускания от 12 ГГц до 70+ ГГц. Два модуля истинно дифференциального рефлектометра (TDR) с удаленными пробоотборниками обеспечивают полосу пропускания до 50 ГГц и время нарастания отраженного сигнала 15 пс и время нарастания падающего сигнала 12 пс. Семейство малошумящих электрических модулей с переменной полосой пропускания обеспечивает лучшие в отрасли шумовые характеристики с удаленными дискретизаторами: уровень шума 450 мкВэфф на частоте 60 ГГц и 300 мкВэфф на 30 ГГц. Оптические модули представляют собой комплексные решения для тестирования оптических систем с превосходной точностью передачи данных от 125 Мбит/с до 43 Гбит/с и выше. Модули охватывают диапазон длин волн как для одномодовых, так и для многомодовых волокон. Каждый модуль может быть опционально сконфигурирован с несколькими выбираемыми фильтрами оптического эталонного приемника (ORR) и/или трактом с полной полосой пропускания. 80C07B, 80C08C и 80C11 могут быть сконфигурированы с рядом доступных гибких встроенных опций восстановления тактовой частоты. Поддержка восстановления тактовой частоты многоскоростных модулей 80C12 и 80C14 достигается с помощью электрического выхода для использования с модулем 80A05 или приборами CR175A/CR125A. Популярный в устройстве режим сбора данных FrameScan™ можно использовать с шаблонами от ИУ, BERT и других источников, чтобы изолировать зависящие от шаблона эффекты в передатчиках или показать последовательность битов, предшествующую нарушению маски. FrameScan автоматически упорядочивает временную базу, чтобы каждый бит потока данных был получен в хронологическом порядке. При использовании в сочетании с функциями условного сбора данных с тестированием по маске оборудования, такими как остановка после совпадения с маской, FrameScan может автоматически определять, в каком бите произошел отказ, зависящий от шаблона. Кроме того, специализированные модули, поддерживающие такие функции, как несимметричное и дифференциальное восстановление электрических тактовых импульсов, электростатическая защита рефлектометра и возможность подключения к популярной системе пробников TekConnect, обеспечивают производительность современных пробников Tektronix для высокоимпедансных измерений. и дифференциальное зондирование. Также доступны пробники с низким импедансом для 50-омных пробников и пробников TDR.

Джиттер, шум, BER и анализ последовательных каналов передачи данных

Измерения и анализ высокоскоростных последовательных каналов передачи данных поддерживаются тремя программными решениями: 80SJARB, 80SJNB Essentials и 80SJNB Advanced. 80SJARB — это базовый инструмент для измерения джиттера, способный измерять джиттер сигнала любой формы — случайного или повторяющегося. Простота сбора данных ограничивает объем возможного анализа, поэтому можно использовать только самую простую декомпозицию, воспроизводимость зависит от шаблона. 80SJNB Essentials предлагает полный анализ джиттера, шума и BER с разложением компонентов для четкого понимания проблем сигнала и запасов. Методология приобретения требует повторяющегося шаблона. И точность, и повторяемость улучшены по сравнению с 80SJARB, так как инструмент имеет доступ к полному набору сигналов. 80SJNB Advanced добавляет функции в 80SJNB Essentials для анализа канала последовательной передачи данных — деэмбедирование прибора, эмуляция канала, выравнивание FFE/DFE, предыскажения/девыделения.

TDR (рефлектометрия во временной области)

Осциллограф представляет собой полностью интегрированную измерительную систему рефлектометрии во временной области (TDR) с самыми высокими характеристиками в отрасли. Предлагая истинно-дифференциальные измерения TDR с полосой пропускания до 50 ГГц и временем нарастания отраженного сигнала 15 пс и временем нарастания падающего сигнала 12 пс, вы можете идти в ногу с самыми строгими современными требованиями к анализу сетей последовательных данных (SDNA).

Модули TDR 80E10 и 80E08 имеют полностью интегрированную независимую двухканальную систему удаленного отбора проб на расстоянии 2 м, что позволяет свести к минимуму необходимость в креплении и обеспечить оптимальную точность системы. Независимая компенсация перекоса пробоотборника обеспечивает быстрое и простое удаление фиксаторов и зондов. Пользователь может охарактеризовать дифференциальные перекрестные помехи, используя шаги TDR от дифференциального модуля для управления одной парой линий, одновременно контролируя вторую пару линий с помощью второго дифференциального модуля.

Этот блок представляет собой самую универсальную в отрасли систему измерения TDR, вмещающую до 4 двухканальных модулей истинного дифференциального рефлектометра для быстрой и точной многополосной характеристики импеданса и S-параметров. Рефлектометрический пробник P80318 True-Differential и пассивный ручной TDR-пробник P8018 обеспечивают высокоэффективные решения для измерения импеданса печатной платы и характеризации электрических сигналов. P80318, дифференциальный ручной TDR-пробник с входным сопротивлением 100 Ом, работающий на частоте 18 ГГц, обеспечивает высокоточные измерения импеданса дифференциальных линий передачи. Регулируемый шаг пробника позволяет использовать широкий диапазон дифференциальных расстояний между линиями и импедансов. P8018 — это несимметричный пассивный портативный рефлектометрический пробник с частотой 20 ГГц. Как P80318, так и P8018 могут использоваться как автономные датчики, но они специально разработаны для работы с 80A02 для управления защитой от EOS/ESD.

Анализ сети последовательных данных (SDNA)

По мере увеличения тактовой частоты и времени нарастания цифровых цепей целостность сигнала межсоединений резко влияет на производительность цифровой системы. Точный и эффективный анализ сети последовательных данных (SDNA) тракта прохождения сигнала и межсоединений во временной и частотной областях имеет решающее значение для прогнозирования потерь сигнала, джиттера, перекрестных помех, прерываний и звонков, цифровых битовых ошибок и ухудшения глазковой диаграммы, обеспечивая надежную работу системы. Tektronix предлагает несколько модулей рефлектометрии с истинным дифференциалом, которые в сочетании с программным обеспечением IConnect® позволяют измерять S-параметры с динамическим диапазоном до –70 дБ. Эта производительность обеспечивает точные воспроизводимые измерения при анализе последовательных данных, цифровом проектировании, проверке целостности сигналов и тестировании на электрическое соответствие.

Благодаря сбору данных большой длины IConnect® обеспечивает большую гибкость для получения желаемого частотного диапазона и частоты. шаг при выполнении измерений S-параметров. Можно приобрести до 1 000 000 баллов*2. Когда вы используете программное обеспечение IConnect® Signal Integrity TDR и S-parameter с осциллографом, вы получаете эффективное, простое в использовании и экономичное решение для оценки производительности мультигигабитных межсоединений и устройств на основе измерений, включая целостность сигнала. анализ, импеданс, S-параметры и тесты глазковых диаграмм, а также локализация неисправностей. IConnect может помочь вам выполнить задачи анализа межсоединений за несколько минут, а не дней, что приведет к сокращению времени проектирования системы и снижению затрат на проектирование. IConnect также позволяет проверять соответствие импеданса, S-параметров и глазковых диаграмм, как того требуют многие стандарты последовательных данных, а также полный анализ канала, вывод файла Touchstone (SnP) и моделирование SPICE для гигабитных межсоединений.

Анализ отказов — быстрое определение места отказа 80E10 с типичным временем нарастания TDR 12 пс обеспечивает превосходное разрешение, позволяющее максимально быстро и эффективно локализовать отказы в приложениях для анализа отказов корпусов, печатных плат и встроенных микросхем.

Расширенный анализ коммуникационных сигналов

Специально разработанный для сверхвысокопроизводительных оптических и электрических приложений последовательной передачи данных, устройство является идеальным инструментом для определения характеристик и проверки конструкции, а также для производственных испытаний компонентов для передачи данных и телекоммуникаций. , приемопередающие узлы и системы передачи. Оборудование генерирует результаты измерений, а не только необработанные данные, с временными и амплитудными гистограммами, тестированием по маске и статистическими измерениями. Он предоставляет набор измерений, адаптированный к связи, который включает в себя джиттер, шум, рабочий цикл, выброс, недорегулирование, OMA, коэффициент экстинкции, добротность, среднюю оптическую мощность и амплитуду. Кроме того, вы можете проводить тестирование по маске для SONET/SDH, 100 Gigabit (4×25), 10 Gigabit, Gigabit Ethernet и проверки соответствия другим электрическим и оптическим стандартам. Цветовая градация и градация интенсивности данных о сигналах добавляет третье измерение, плотность выборки, к вашим сборам и анализу сигналов, чтобы обеспечить визуальное понимание. Кроме того, функция базы данных с переменным послесвечением обеспечивает точное старение данных для всех функций и упрощает глазковые измерения на настраиваемых тестируемых устройствах.

Инструменты для расширения вашей измерительной системы

Осциллограф предоставляет открытая среда Windows, предлагающая новые уровни анализа данных на приборе с использованием ваших любимых коммерческих пакетов программного обеспечения сторонних производителей. Кроме того, TekVISA™, стандартный программный аксессуар, позволяет управлять прибором программными приложениями (такими как LabVIEW, LabWindows, Visual Basic, Microsoft Excel, C и т. д.), работающими на приборе или на внешней рабочей станции ПК. сети, подключенной к прибору, без использования аппаратного интерфейса GPIB. Также поставляются драйверы plug-and-play для LabVIEW и других программ. Устройство сочетает в себе знакомую операционную систему Microsoft Windows XP с технологией регистрации сигналов мирового класса. Эта платформа предоставляет широкий набор стандартных измерительных и коммуникационных интерфейсов, включая GPIB, параллельный порт принтера, RS-232-C, последовательные порты USB и подключение к локальной сети Ethernet. Кроме того, платформа включает в себя комбинированный привод DVD-CD/RW и съемный жесткий диск для хранения осциллограмм, настроек и результатов анализа.

Оптический тест со скоростью от 155 Мбит/с до 14+ Гбит/с

Оптические модули Tektronix предлагают самый высокий уровень интеграции в отрасли с соответствующей более высокой воспроизводимостью и переносимостью результата. Измерение коэффициента экстинкции (ER), которое особенно чувствительно к методу, теперь также доступно как ER Calibrated с дополнительным уровнем улучшения портативности результата (только модули 80C08C, 80C11 и 80C14).

80C14 Широковолновой многоскоростной оптический модуль 14 Гбит/с 14 ГГц

Новый 80C14 представляет собой многоскоростной оптический модуль выборки с широкой длиной волны (от 700 до 1650 нм), который поддерживает приложения 10 Гбит/с, включая приложения для передачи данных и телеком. Поддерживаемые приложения для передачи данных включают 10GbE со скоростями 9,95, 10,31, 11,09 Гбит/с и приложения 8G Fibre Channel, 10G Fibre Channel, 16G Fibre Channel со скоростями 8,5, 10,51, 11,3, 14,025 Гбит/с. 80C14 также обеспечивает тестирование телекоммуникационных скоростей на 9,95, 10,66, 10,70 и 12,5 Гбит/с. 14G Infiniband FDR также поддерживается на скорости 14,063 Гбит/с. Благодаря усиленной O/E конструкции, 80C14 обеспечивает превосходное отношение сигнал/шум и высокую оптическую чувствительность, что позволяет пользователям исследовать оптические сигналы малой мощности. Восстановление тактовой частоты для 80C14 обеспечивается прибором восстановления тактовой частоты CR175A или CR286A (продается отдельно).

80C08C 10 ГГц широкополосный многоскоростной многоскоростной оптический модуль 10 Гбит/с

80C08C представляет собой широковолновый (от 700 до 1650 нм) многоскоростной оптический модуль выборки, обеспечивающий тестирование скорости передачи данных для приложений 10GbE со скоростью 9,95, 10,31, 11,09 Гбит/с и приложений 10G Fibre Channel со скоростью 10,51 Гбит/с. 80C08C также обеспечивает тестирование скорости телекоммуникаций с несколькими фильтрами в диапазоне от 9,95 до 11,3 Гбит/с. Благодаря усиленной конструкции O/E этот модуль обеспечивает превосходное соотношение сигнал-шум и высокую оптическую чувствительность, что позволяет пользователям исследовать оптические сигналы с низким уровнем мощности. 80C08C можно дополнительно настроить со встроенными функциями восстановления тактовой частоты, которые могут поддерживать любую стандартную или определяемую пользователем скорость в непрерывном диапазоне от 9,8 до 12,6 Гбит/с.

80C12 До 10 ГГц Широкополосная многоскоростная передача 1 Гбит/с /s до 10 Гбит/с Оптический модуль

80C012 — это широковолновый (от 700 до 1650 нм) многоскоростной оптический модуль выборки, предназначенный для тестирования телекоммуникаций 1G, 2G и 4G и передачи данных. Этот чрезвычайно гибкий модуль может быть сконфигурирован для поддержки приложений с более низкой скоростью передачи данных (от 1 до 4 Гбит/с) или широкого спектра приложений со скоростью 10 Гбит/с. Приложения с низкой скоростью передачи данных включают 1, 2 и 4 Fibre Channel и стандарты мультиплексирования с разделением по длине волны «на 4», такие как 10GBase-X4 и 4-канальный Fibre Channel 10 Гбит/с. Поддерживаемые приложения 10 Гбит/с включают как передачу данных, так и телекоммуникации. Поддерживаемые приложения передачи данных 10 Гбит/с включают 10GbE со скоростями 9,95, 10,31, 11,09 Гбит/с, 8G Fibre Channel и 10G Fibre Channel со скоростями 8,5 Гбит/с, 10,51 и 11,3 Гбит/с. 80C12 также обеспечивает тестирование телекоммуникационных скоростей на 9,95, 10,66 и 10,70 Гбит/с. Благодаря усиленной конструкции O/E этот модуль обеспечивает превосходное соотношение сигнал-шум и высокую оптическую чувствительность, что позволяет пользователям исследовать оптические сигналы с низким уровнем мощности. Восстановление тактовой частоты для 80C12 обеспечивается модулем 80A05 или прибором CR125A (продается отдельно).

80C11 Многоскоростной многоскоростной оптический модуль 80C11 30 ГГц 10 Гбит/с

80C11 оптимизирован для тестирование длинноволновых сигналов (от 1100 до 1650 нм) на скоростях около 10 Гбит/с с очень гибким многоскоростным фильтром. Кроме того, широкая оптическая полоса пропускания 30 ГГц (типовая) и превосходная частотная характеристика его полной полосы пропускания хорошо подходят для тестирования высокопроизводительных оптических компонентов общего назначения. 80C11 можно настроить с параметрами восстановления тактовой частоты, которые поддерживают любую стандартную или определяемую пользователем скорость от 9,8 до 12,6 Гбит/с.

80C07B 2,5 ГГц широкополосный многоскоростной оптический модуль от 155 Мбит/с до 2,5 Гбит/с

80C07B — это широковолновой (от 700 до 1650 нм) многоскоростной оптический модуль дискретизации, оптимизированный для тестирования сигналов передачи данных/телекоммуникаций со скоростью от 155 до 2500 Мбит/с. Благодаря конструкции O/E с усилителем этот модуль обеспечивает отличное отношение сигнал/шум, позволяя пользователям исследовать маломощные оптические сигналы. Опционально 80C07B может быть сконфигурирован с многоскоростным восстановлением тактовой частоты, работающим в диапазоне от 155 до 2,7 Мбит/с.

Технические характеристики
