| 31,25 MS/Ch |
| Расширенный поиск и отметка событий |
| Анализ джиттера и глазковых диаграмм DPOJET |
| Масковое тестирование для последовательных стандартов. Включает аппаратное восстановление тактовой частоты до 3,125 Гбит/с |
| Декодирование протокола для 8b/10b-кодированных последовательных сигналов |
| 8b/10b Serial Analysis |
| Увеличение скорости запуска и декодирования протокола с 3,125 Гбит/с до 6,25 Гбит/с |
| Visual Trigger |
Функции :
- Превосходная целостность сигнала и отличное отношение сигнал/шум — наблюдайте за наиболее точным представлением формы сигнала
- Запуск с помощью технологии Pinpoint® — минимизируйте время, затрачиваемое на поиск проблемных сигналов для эффективное устранение неполадок и сокращение времени отладки
- Визуальный запуск — точная квалификация сигналов запуска и поиск уникальных событий в сложных формах сигналов
- Поиск и маркировка — обеспечивает сопоставление формы сигнала или последовательной шины, а также программные запуски для сигналов интерес
- Параметры автоматического последовательного анализа для PCI Express, последовательных данных с кодировкой 8b/10b, I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, USB 2.0, HSIC, MIL- STD-1553B и MIPI® D-PHY
- Система зондирования TriMode® P7600 и P7500 — идеально подобранное соединение сигналов
Применения:
- Проверка конструкции, включая анализ целостности сигнала, джиттера и синхронизации
- Определение характеристик высокоскоростных сложных конструкций
- Сертификационное тестирование последовательных потоков данных на соответствие отраслевым стандартам
- Анализ и отладка шины памяти
- Включение прототипа и проверка питания
- Исследование и исследование переходных явлений
- Производственные испытания сложных систем
- Спектральный анализ переходных или широкополосных радиочастотных сигналов

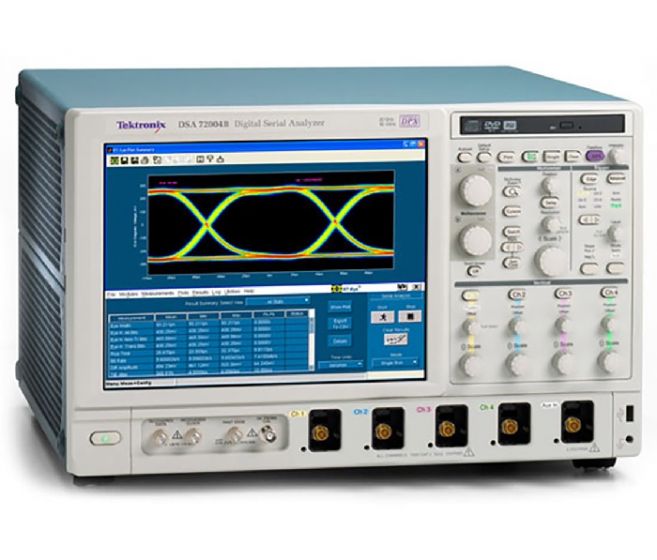

Tektronix DSA72504D — это цифровой последовательный анализатор. Уникальные возможности осциллографов серии DPO/DSA/MSO70000 в сочетании с исключительной производительностью сбора и анализа сигналов ускоряют выполнение измерительных задач.
Изображение приведено только для справки. Подробнее см. в спецификации продукта.
Технические характеристики
| Manufacturer | Tektronix |
|---|---|
| Condition | Used |
| Channels | 4 |
| Frequency | 25 GHz |
| Record Length | 31 MPts |
| Sampling Rate | 100 GS/s |
