Особенности:
- Бескомпромиссная полоса пропускания — аналоговая полоса пропускания до 33 ГГц и время нарастания всего за 9 пс позволяет проводить измерения в соответствии с последними стандартами высокоскоростных последовательных соединений.
- Подлинная аналоговая полоса пропускания 33 ГГц в режиме реального времени на 2 каналах с моделями 33 ГГц
- Лучшие в отрасли частота дискретизации и синхронизация Разрешение
- 100 Гвыб/с на 2 каналах (модели 33, 25, 20, 16 и 12,5 ГГц)
- Одновременная производительность четырех каналов
- До Полоса пропускания 23 ГГц.
- Частота дискретизации до 50 Гвыб/с в реальном времени.
- Длина записи до 250 мегавыборок с функцией MultiView Zoom™ для быстрой навигации.
- Самая высокая скорость Скорость захвата осциллограммы с максимальным значением >300 000 осц./с на канал
- Высокая целостность сигнала и отличное отношение сигнал/шум — наблюдайте наиболее точное представление осциллограммы
- Запуск Pinpoint® — Сокращение времени, затрачиваемого на получение сигналов о проблемах, для эффективного устранения неполадок и сокращения времени отладки.
- Визуальный запуск — точное определение сигналов запуска и поиск уникальных событий в сложных сигналах
- Последовательный порт 6,25 Гбит/с в реальном времени Запуск — обеспечивает запуск по первому экземпляру указанного шаблона NRZ или 8b/10b, что позволяет изолировать эффекты, зависящие от шаблона
- Search & Mark — обеспечивает сопоставление формы сигнала или шаблона последовательной шины, а также программные запуски для интересующих сигналов
- Параметры автоматического запуска и декодирования последовательных данных для кодированных последовательных данных 8b10b, I2C, SPI, RS-232/422/485/UART, USB 2.0 и MIPI® D-PHY
- P7500 Система пробников TriMode™ — идеально согласованные сигнальные соединения
- Поддержка приложений для высокоскоростных последовательных отраслевых стандартов, широкополосного радиочастотного сигнала, блоков питания и памяти — обеспечивает стандартную сертификацию, автоматизацию измерений и простоту использования
Применения:
- Проверка конструкции, включая анализ целостности сигнала, джиттера и временных характеристик
- Определение характеристик высокоскоростных сложных конструкций
- Сертификационные испытания последовательных потоков данных на соответствие отраслевым стандартам
- Анализ и отладка шины памяти
- Включение прототипа и проверка источника питания
- Исследования и Исследование переходных явлений
- Производственные испытания сложных систем
- Спектральный анализ переходных или широкополосных радиочастотных сигналов
Технические характеристики:
- 20 ГГц
- 100 Гвыб/с — 50 Гвыб/с
- 31 Мвыб.
- 4 канала

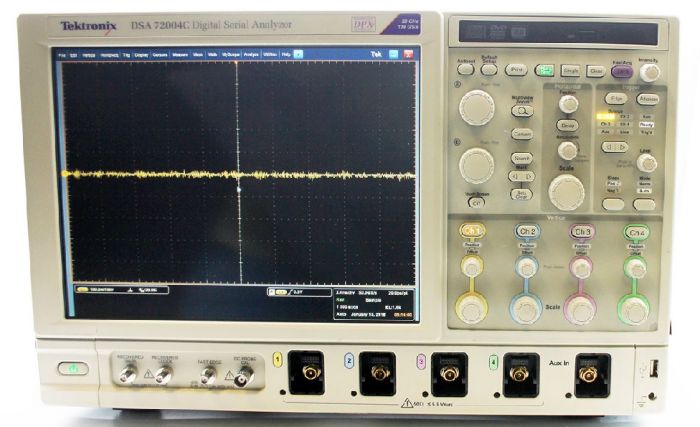

Tektronix DSA72004C — это цифровой анализатор последовательных портов. Превосходная целостность сигнала и отличное соотношение сигнал/шум DSA72004C обеспечивают уверенность в результатах измерений.
Технические характеристики
| Manufacturer | Tektronix |
|---|---|
| Condition | Used |
| Channels | 4 |
| Frequency | 20 GHz |
| Record Length | 31 MPts |
| Sampling Rate | 100 GS/s |
