| 125 MS/Ch |
| Расширенный поиск и отметка событий |
| Анализ шины памяти DDR |
| Дрожание и глазковая диаграмма DPOJET Анализ диаграммы |
| Масковое тестирование для последовательных стандартов. Включает аппаратное восстановление тактовой частоты до 3,125 Гбит/с |
| Триггер последовательного шаблона 3,125 Гбит/с |
| 8b/10b Serial Analysis |
| Специальный набор для анализа последовательных данных для разработчиков |
| Увеличение скорости запуска и декодирования протокола с 3,125 Гбит/с до 6,25 Гбит/с |
Особенности:
- Бескомпромиссная полоса пропускания — аналоговая полоса пропускания до 33 ГГц и время нарастания до 9 пс позволяют проводить измерения в соответствии с новейшими стандартами высокоскоростных последовательных соединений.
- Настоящая аналоговая полоса пропускания 33 ГГц в режиме реального времени на 2 каналах с моделями 33 ГГц
- Лучшие в отрасли частота дискретизации и временное разрешение
- Превосходная целостность сигнала и отличное отношение сигнал/шум Соотношение — наблюдайте наиболее точное представление сигнала.
- Запуск Pinpoint® — минимизируйте время, затрачиваемое на получение сигналов о проблеме, для эффективного устранения неполадок и сокращения времени отладки.
- Визуальный запуск — точно определите триггеры и найдите уникальные события в сигналах сложной формы
- Последовательный запуск 6,25 Гбит/с в режиме реального времени — обеспечивает запуск по первому экземпляру заданного шаблона NRZ или 8b/10b, что позволяет изолировать эффекты, зависящие от шаблона
- Поиск и маркировка — обеспечивает сопоставление формы сигнала или шаблона последовательной шины, а также программные запуски для интересующих сигналов
- Параметры автоматического последовательного запуска и декодирования для закодированных последовательных данных 8b10b, I2C, SPI, RS-232/422/485 /UART, USB 2.0 и MIPI® D-PHY
- Система зондирования P7500 TriMode™ — идеально согласованное подключение сигналов
- Поддержка приложений для высокоскоростных последовательных отраслевых стандартов, широкополосного радиочастотного сигнала, питания Расходные материалы и память — обеспечивает стандартную сертификацию, автоматизацию измерений и простоту использования
Применения:
- Проверка конструкции, включая целостность сигнала, джиттер и Временной анализ
- Определение характеристик высокоскоростных сложных конструкций
- Сертификационные испытания последовательных потоков данных для соответствия отраслевым стандартам
- Анализ и отладка шины памяти
- Включение прототипа и проверка источника питания
- Исследование и исследование переходных явлений
- Производственные испытания сложных систем
- Спектральный анализ переходных или широкополосных ВЧ-сигналы с полосой пропускания

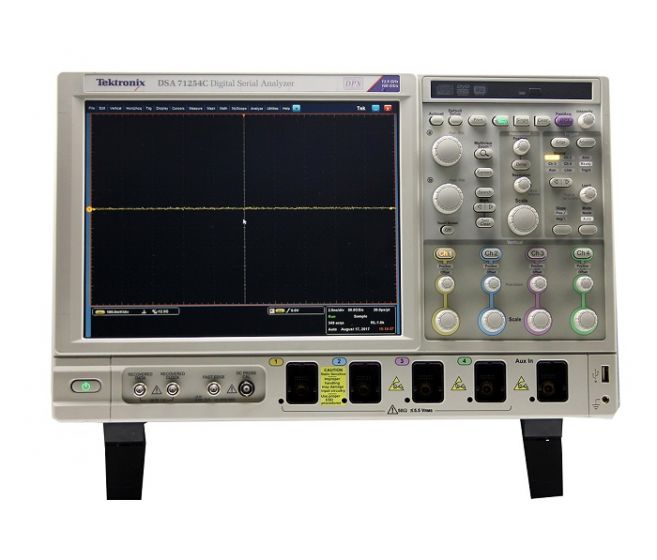

Tektronix DSA71254C — это цифровой осциллограф.
Технические характеристики
| Manufacturer | Tektronix |
|---|---|
| Condition | Used |
| Channels | 4 |
| Frequency | 12.5 GHz |
| Record Length | 31 MPts |
| Sampling Rate | 100 GS/s |
