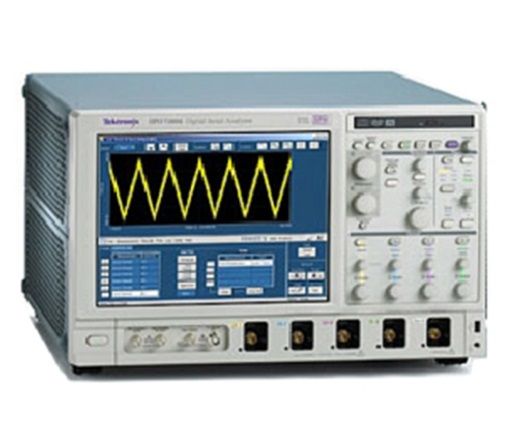

DSA70604 Цифровой осциллограф Tektronix

Возможности:

• Модели с полосой пропускания 8, 6 и 4 ГГц.
• Модели цифровых последовательных анализаторов с полосой пропускания 8, 6 и 4 ГГц со специальными функциями для проектирования высокоскоростных последовательных портов. и тестирование на соответствие
• Частота дискретизации до 25 Гвыб/с в реальном времени на всех четырех каналах
• Длина записи до 100 мегавыборок с функцией MultiView ZoomT для быстрой навигации
• &gt, 250 000 осц/с Максимальная скорость захвата осциллограммы
• Запуск с помощью технологии Pinpoint® обеспечивает наиболее гибкий и высокопроизводительный запуск с 1400 другими комбинациями для решения практически любой ситуации запуска
• Последовательный шаблон Запуск на скорости до 3,125 Гбит/с с запуском протокола 8/10b для изоляции эффектов, зависящих от шаблона
• PCI Express, Serial ATA, FB-DIMM, SAS, Fibre Channel, IEEE1394b, RapidIO, XAUI, Тестирование на соответствие стандарту HDMI, DVI, Ethernet, USB 2.0, измерения джиттера и синхронизации, измерения мощности
• Самый большой сенсорный экран XGA с диагональю 12,1 дюйма в отрасли
• Пользовательские окна MyScope® для повышения производительности

li>

• Меню щелчка правой кнопкой мыши для исключительной эффективности
• Проверка соответствия последовательных данных, декодирование и запуск протокола
• Программное обеспечение OpenChoice® с ОС Microsoft Windows XP обеспечивает встроенную сеть и Расширенный анализ

Применения:

• Анализ целостности сигнала, джиттера и временных характеристик
• Проверка, отладка и определение характеристик сложных устройств
• Отладка и тестирование последовательных потоков данных на соответствие отраслевым стандартам телекоммуникаций и передачи данных
• Исследование переходных явлений
• Измерение и анализ мощности
• Спектральный анализ

Технические характеристики:

• 6 ГГц
• 4 канала
• 25 Гвыб/с
• 20 Мпц

DSA70604 — это 4-канальный цифровой осциллограф Tektronix с частотой 6 ГГц, 4 канала, 25 Гвыб./с, 20 Мпц.
