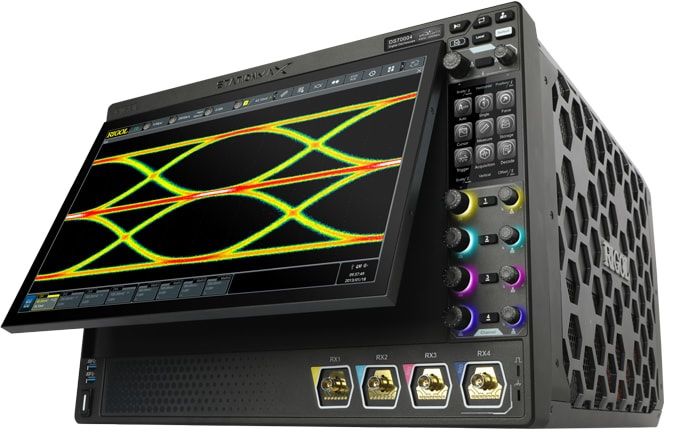

DS70504 Цифровой осциллограф Rigol

Возможности:

Осциллограф 5 ГГц с дискретизацией 20 Гвыб/с и дисплеем 15,6 дюймов

• 5 ГГц/4 канала
• Объединяет несколько инструментов в один
• 20 Гвыб/с (10 Гвыб/с на всех каналах)
• 1 миллион сигналов в секунду со скоростью захвата
• стандартная глубина памяти 500 Мб

li>

• Глубина памяти до 2 Гвыб (опционально)
• Высокое разрешение: 8-битные АЦП до 16 бит в режиме высокого разрешения
• Высокоточный счетчик частоты и сумматор
• Анализ спектра в реальном времени (через опцию)
• Поддержка RS232/UART, I2C, SPI, CAN, LIN и др. (через опцию)

Осциллограф 5 ГГц с дискретизацией 20 Гвыб/с и 15,6-дюймовым дисплеем

Цифровой осциллограф серии DS70000 использует набор микросхем RIGOL Phoenix, обеспечивающий превосходную производительность с максимальной частотой дискретизации 20 Гвыб/с, 5 ГГц пропускная способность. Совершенно новая техническая платформа RIGOL UltraVison III гарантирует технические характеристики, позволяющие достичь передового уровня в отрасли, со скоростью захвата до миллионов сигналов в секунду, глубиной памяти 2 Гвыб, регулируемым разрешением 8-16 бит и 10 000 БПФ/с. В дополнение к улучшенным аппаратным характеристикам, цифровой осциллограф серии DS70000 оснащен основным 15,6-дюймовым емкостным мультисенсорным HD-дисплеем с электронным управлением наклоном экрана с помощью одной кнопки для визуализации сигналов, анализа и получения результатов, а также вспомогательным 3,5-дюймовым небольшим экраном. с настраиваемыми функциями и отображением контекстного меню, а также другими удобными для пользователя конструкциями, предоставляющими пользователям исключительный опыт человеко-машинного интерфейса.

Интегрированные цифровые осциллографы N-in-1

В современных условиях области проектирования высокоинтегрированный комплексный цифровой осциллограф стал важным инструментом для инженеров-конструкторов. Осциллографы RIGOL серии DS70000 объединяют 5 независимых приборов в одном, включая цифровой осциллограф, один анализатор спектра, один цифровой вольтметр, один высокоточный частотомер и сумматор, а также один анализатор протоколов. Серия DS70000 представляет собой комплексный инструмент, отвечающий вашим реальным потребностям в тестировании.

Уникальная платформа UltraVision III обеспечивает лучшую в отрасли производительность

Благодаря уникальной платформе RIGOL UltraVision III, созданной на основе нашей специализированной технологии ASIC, цифровой осциллограф серии DS70000 обеспечивает лучшие в отрасли характеристики производительности, включая объем памяти. , скорость захвата сигнала и разрешение по вертикали. Он поддерживает анализ последовательных данных на компьютерных, встроенных, автомобильных, аудио и дополнительных типах шин. UltraVision III также позволяет выполнять анализ целостности питания, а также отладку в нескольких областях с одновременным анализом сигналов во временной и частотной областях. Серия DS70000 удовлетворяет важную потребность в высокоскоростной целостности сигнала и отладке от исследований и разработок до промышленных приложений с такими возможностями, как:

• скорость обновления 1 миллион сигналов в секунду, способная захватывать редкие аномалии сигнала, которые вы могли бы в противном случае пропустите
• Глубина памяти до 2 Гвыб, что делает возможным длительную высокоскоростную запись
• Регулируемое вертикальное разрешение от 8 до 16 бит, позволяющее точно измерять сигналы низкого уровня
• Спектральный анализ в реальном времени (RTSA) способен захватывать до 1

Технические характеристики
