| Максимальная глубина памяти до 250 Mpts |
| Максимальная глубина памяти до 500 Мб |
| Запуск и анализ последовательной шины MIL-STD-1553 (MIL-STD-1553) |
| Запуск и анализ последовательной шины аудио (I2S) |
| Автоматический запуск и анализ последовательной шины (CAN, LIN) |
| Двухканальный генератор сигналов произвольной формы 25 МГц (только для модели MSO) |
| Дополнительный набор функций и приложений, включая DS7000-COMP, DS7000-EMBD, DS7000- AUTO, DS7000-FLEX, DS7000-AUDIO, DS7000-AERO, MSO7000-AWG и DS7000-PWR |
| Увеличение полосы пропускания со 100 МГц до 200 МГц |
| Увеличение полосы пропускания со 100 МГц до 350 МГц |
| Увеличение пропускной способности со 100 МГц до 500 МГц |
| Увеличение полосы пропускания с 200 МГц до 350 МГц |
| Полоса пропускания увеличена с 200 МГц до 500 МГц |
| Увеличение пропускной способности с 350 МГц до 500 МГц |
| Запуск и анализ последовательной шины ПК (RS232/UART) |
| Встроенный запуск и анализ последовательной шины (I2C, SPI) |
| Запуск и анализ последовательной шины FlexRay (FlexRay) |
| Встроенный анализ мощности |
Характеристики:
- 4 канала
- 200 МГц
- Высокая скорость захвата сигналов (более 600 000 сигналов в секунду)
- До 450 000 кадров аппаратной записи и воспроизведения сигналов в режиме реального времени и непрерывной записи
- Объединяет 6 независимых инструментов в 1, включая цифровой осциллограф, 16-канальный логический анализатор, генератор сигналов произвольной формы, цифровой вольтметр, 6-разрядный счетчик частоты и сумматор, а также анализатор протоколов
- Разнообразие запуска и декодирования последовательных протоколов
- Автоматическое измерение 41 параметра сигнала, функция аппаратного измерения с полной памятью
- Разнообразие математических операций, встроенный расширенный анализ БПФ и функция поиска пиков
- Анализ гистограммы сигнала (стандартно)
- Независимый поиск, клавиши навигации и таблица событий
- Встроенное расширенное программное обеспечение для анализа мощности (опция)
- Определяемое пользователем быстрое управление одной клавишей
- 10,1-дюймовый емкостный мультисенсорный экран, 256-уровневый дисплей с градацией интенсивности и сохранением цвета.
- Доступно несколько интерфейсов: USB HOST & DEVICE, LAN(LXI), HDMI, TRIG OUT и USB-GPIB
- Дистанционное управление через Интернет команда
- Уникальное онлайн-обновление версии
- Новый изящный промышленный дизайн, простота в эксплуатации
- Три года на базовый блок, за исключением датчиков и принадлежностей
Аксессуары:
- Шнур питания, соответствующий стандарту страны назначения
- USB-кабель — CB-USBA-USBB-FF-150
- 4 пассивных пробника (500 МГц) — RP3500A
- Крышка передней панели — DS7000-FPC
- Краткое руководство (печатная копия)
DS7024 — это многофункциональный и высокопроизводительный цифровой осциллограф, созданный на основе технологии UltraVision II, разработанной Rigol. Серия MSO7000/DS7000, объединяющая 6 независимых приборов в один, оснащена сверхвысоким коэффициентом пропускной способности выборки, чрезвычайно большой глубиной памяти, четким дисплеем, превосходной скоростью захвата формы волны и мощными функциями анализа данных. Многие из его спецификаций достигли высшего уровня в отрасли. Благодаря звуковым решениям для мэйнфреймов, дополнительных принадлежностей и прикладного программного обеспечения компания привлекла большое внимание клиентов в таких областях, как промышленный контроль, электропитание и автомобильная электроника.

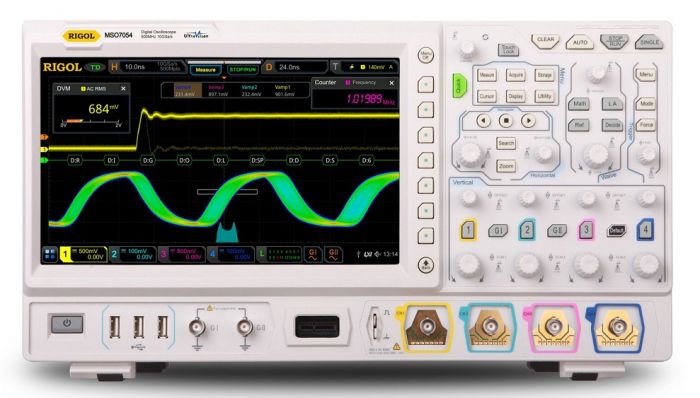

Изображение приведено только для справки. Подробнее см. в спецификации продукта.
Технические характеристики
| Manufacturer | Rigol |
|---|---|
| Condition | New |
| Channels | 4 |
| Frequency | 200 MHz |
| Record Length | 100 MPts |
| Sampling Rate | 10 GS/s |
