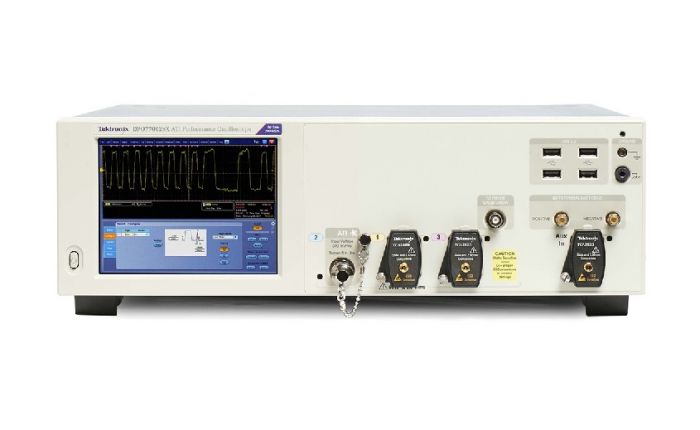

DPO77002SX Цифровой осциллограф Tektronix

Характеристики:

• Полоса пропускания аналоговых каналов: 70 ГГц.
• Аналоговые каналы: 1 – 70 ГГц, 2 на частоте 33 ГГц
• Частота дискретизации: 200 Гвыб./с, 100 Гвыб./с
• Длина записи: 62,5 млн точек – 1 Гб точек
• Низкий уровень шума, 70 Захват сигнала в диапазоне ГГц в реальном времени с использованием запатентованной архитектуры ATI
• Компактный приборный блок высотой 5 ¼ дюймов (3U) для самых универсальных многоканальных систем
• Точная, масштабируемая производительность с использованием многокомпонентной шины синхронизации времени UltraSync
• Высочайшая производительность запуска с пропускной способностью запуска по границе >25 ГГц, уникальным запуском по огибающей
• Аппаратный последовательный запуск со скоростью 14,1 Гбит/с — гарантирует запуск по первому экземпляру заданного шаблона 8b10b, что позволяет изолировать Эффекты, зависящие от шаблона.
• Детектор битовых ошибок. Эта функция, реализованная в системе запуска, обеспечивает простое измерение битовых ошибок по заданному файлу шаблонов без пропущенных битов.

Tektronix DPO77002SX обеспечивает сверхширокополосный сбор и анализ сигналов в режиме реального времени с полосой пропускания аналогового сигнала до 70 ГГц. Запатентованная архитектура асинхронного временного чередования (ATI) обеспечивает наименьший уровень шума и высочайшую точность при регистрации сигнала в реальном времени.

• Превосходная точность сигнала и превосходное отношение сигнал/шум
• Стабильная и точная многоканальная синхронизация для наиболее точного анализа.
• Компактный прибор с гибкостью для будущего расширения и простой реконфигурации.

Низкий уровень шума и высокая точность сбора сигналов имеют решающее значение для сверхширокополосные приложения, такие как дальняя когерентная оптическая связь, передача данных 400G и широкополосная радиосвязь. Флагманская модель DPO77002SX использует архитектуру ATI (асинхронное чередование времени) для достижения производительности сбора данных в реальном времени на частотах 70 ГГц и 200 Гвыб/с (5 пс/выборка). Эта запатентованная симметричная архитектура изящно создает присущее ей преимущество в шуме по сравнению с устаревшими методами перемежения полосы пропускания. DPO70000SX обеспечивает самый низкий уровень шума, высочайшую точность и максимальную производительность для комплексного анализа оптической модуляции, анализа джиттера и шума высокоскоростной последовательной передачи сигналов, а также анализа частоты, фазы и модуляции широкополосных радиочастотных сигналов.
