DPO71254C Цифровой осциллограф Tektronix

Характеристики:

• 12,5 ГГц
• 50 Гвыб/с
• 10 МС
• 4 канала
• Бескомпромиссная полоса пропускания — аналоговая полоса пропускания до 33 ГГц и время нарастания до 9 пс позволяют проводить измерения в соответствии с новейшими стандартами высокоскоростной последовательной передачи данных.
• Реальная частота 33 ГГц. аналоговая полоса пропускания на 2 каналах с моделями 33 ГГц
• Лучшая в отрасли частота дискретизации и временное разрешение:

-100 Гвыб/с на 2 каналах (33, 25 , 20, 16 и 12,5 ГГц)

• Одновременная работа четырех каналов:

– Полоса пропускания до 23 ГГц
– До 50 Частота дискретизации Гвыб/с в реальном времени
-Длина записи до 250 мегавыборок с функцией MultiView Zoom™ для быстрой навигации
-Высочайшая скорость захвата осциллограммы с максимальным значением >300 000 осц/с на канал

• Превосходная целостность сигнала и превосходное отношение сигнал/шум — наблюдайте наиболее точное представление формы сигнала
• Запуск Pinpoint® — минимизируйте время, затрачиваемое на попытки для получения сигналов о проблемах для эффективного устранения неполадок и сокращения времени отладки.
• Визуальный запуск — точная оценка сигналов запуска и поиск уникальных событий в сложных сигналах
• Последовательный запуск в режиме реального времени со скоростью 6,25 Гбит/с — гарантирует запуск на первом экземпляре указанного шаблона NRZ или 8b/10b, чтобы обеспечить изоляцию эффектов, зависящих от шаблона.
• Поиск и маркировка — обеспечивает сопоставление формы волны или шаблона последовательной шины, а также программные запуски для интересующих сигналов
• Параметры автоматического запуска и декодирования последовательных данных, закодированных по стандарту 8b10b, I2C, SPI, RS-232/422/485/UART, USB 2.0 и MIPI® D-PHY
• Система зондирования P7500 TriMode™ – Идеально согласованное подключение сигнала.
• Поддержка приложений для высокоскоростных последовательных отраслевых стандартов, широкополосного радиочастотного сигнала, источников питания и памяти. – Обеспечивает стандартную сертификацию, автоматизацию измерений и простоту использования.

Применения:

• Проверка конструкции, включая анализ целостности сигнала, джиттера и временных характеристик
• Определение характеристик высокоскоростных сложных конструкций
• Сертификационные испытания последовательных потоков данных на соответствие отраслевым стандартам
• Анализ и отладка шины памяти
• Включение прототипа и проверка источника питания
• Исследование и изучение переходных явлений
• Производственные испытания сложных систем
• Спектральный анализ переходных или широкополосных радиочастотных сигналов

Tektronix DPO71254C — это цифровой осциллограф.

p>

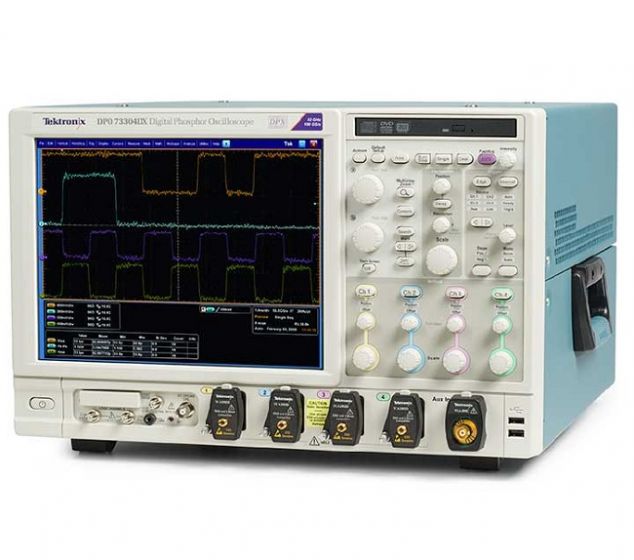

Изображение только для справки. Подробнее см. в спецификации продукта.
