| макс. 80 Мб, 20 Мб/канал |
| 250 M max, 50 M/канал |
| Расширенный поиск и отметка событий |
| Анализ шины памяти DDR |
| Инструменты анализа джиттера и глазковых диаграмм – Расширенный (DPOJET) |
| DPOJET Основы анализа джиттера и глазковых диаграмм |
| Программное обеспечение для расширенного анализа джиттера |
| Низкоскоростной автомобильный последовательный анализ, включая CAN-триггер, CAN/LIN-декодирование и анализ |
| Limit Testing |
| Mask Testing for ITU-T, ANSI T1.102, Ethernet, SONET /SDH, Fibre Channel, USB 2.0, IEEE 1394b, Rapid I/O, OIF, CPRI и последовательное видео |
| Триггер последовательного шаблона |
| Запуск и анализ последовательного порта USB 2.0 ( LS, FS, HS) |
| TDSVNM CAN и LIN Timeing and Protocol Decode (запуск CAN не включен) |
Дополнительные характеристики:
- Полоса пропускания: 500 МГц
- Количество каналов: 4
- Входное сопротивление: 50 Ом/1 МОм
- Максимальная частота дискретизации: 20 Гвыб/с
- Длина записи: 40 млн.
- Выбираемый пользователем предел полосы пропускания для повышения точности измерения
- Поиск событий и отметка для сигнала Проблемы с целостностью и синхронизацией
- Улучшение триггера I2C для 8/16-битных данных
- Точный запуск обеспечивает более 1400 комбинаций для решения практически любой ситуации запуска
- 12,1-дюймовый самый большой XGA Сенсорный экран в отрасли
- Восстановление тактовой частоты из последовательных потоков данных
- Запуск низкоскоростного последовательного протокола (I2C, SPI, RS-232, CAN)
Применения:
- Целостность сигнала, анализ джиттера и синхронизации
- Отладка и проверка соответствия последовательных потоков данных отраслевым стандартам телекоммуникаций и передачи данных
- Проектирование низкоскоростной последовательной шины (CAN, SPI, I2C, LIN, RS-232)
- Исследование переходных явлений
- Измерение и анализ мощности
- Спектральный Анализ

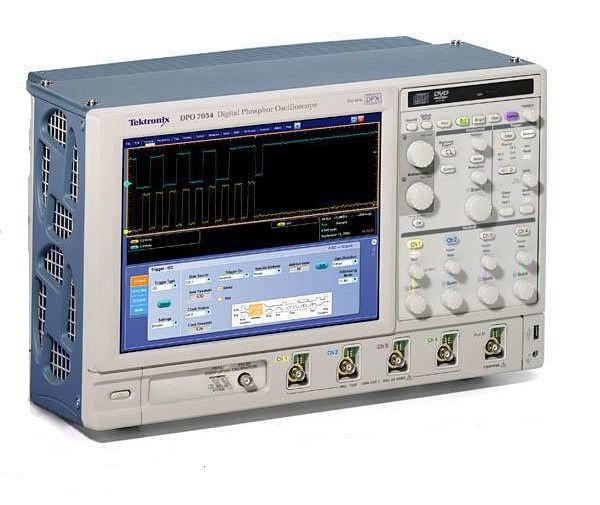

DPO7054 — это новое поколение осциллографов с цифровым люминофором, работающих в режиме реального времени, и лучшее в отрасли решение сложных проблем целостности сигнала, с которыми сталкиваются разработчики, проверяющие, характеризующие, отлаживающие и тестирующие сложные электронные устройства. конструкции.
Осциллограф DPO7054 включает в себя в качестве стандартной функции ряд выбираемых пользователем фильтров ограничения полосы пропускания. Эти фильтры сохраняют характеристики спада полосы пропускания, плоскостность и фазовую линейность прибора в новом частотном диапазоне, тем самым снижая влияние внеполосного шума на измерения. Теперь разработчики могут приобрести один прибор для удовлетворения самых высоких потребностей в полосе пропускания и легко оптимизировать его для работы с низкочастотными измерениями.
Технические характеристики
| Manufacturer | Tektronix |
|---|---|
| Condition | Used |
| Channels | 4 |
| Frequency | 500 MHz |
| Record Length | 40 MPts |
| Sampling Rate | 20 GS/s |
