Характеристики:
- Полоса пропускания: 1 ГГц
- Каналы: 2
- Время нарастания: 350 пс
- Частота дискретизации : 5/2,5 Гвыб/с
- Длина записи: 5M
- Связь по входу: переменный ток, постоянный ток
- Входное сопротивление: 1 МОм ±1%, 50 Ом ± 1%
- Разрешение по вертикали: 8 бит (11 бит с высоким разрешением)
- Погрешность усиления по постоянному току: ±1,5%, снижение номинальных значений при 0,10%/°C выше 30°C
- Изоляция между каналами: Любые два канала с одинаковым масштабом по вертикали ≥100:1 при ≤100 МГц и ≥30:1 при >100 МГц до номинальной полосы пропускания
- Потребляемая мощность : Максимум 250 Вт
- >, максимальная скорость захвата сигнала 340 000 осц./с
- Набор расширенных триггеров
- Элементы управления Wave Inspector® обеспечивают удобную навигацию и автоматический поиск сигнала данных
- 42 автоматических измерения и анализ БПФ для упрощения анализа формы сигнала
- Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники для автоматического масштабирования и единиц измерения
- Яркий цветной дисплей XGA с диагональю 10,4 дюйма (264 мм)

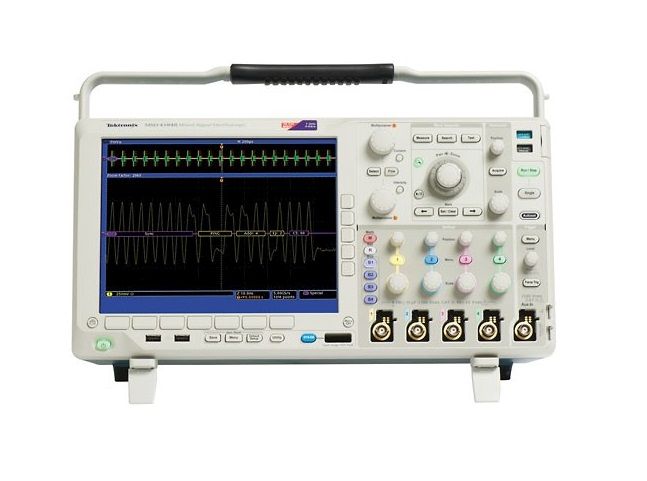

Tektronix DPO4102B-L — это 1 ГГц, 5/2,5 Гвыб./с на 1/2 канала, длина записи 5 М, 2-канальный канальный цифровой люминофорный осциллограф.
Технические характеристики
| Manufacturer | Tektronix |
|---|---|
| Condition | Used |
| Channels | 2 |
| Frequency | 1 GHz |
| Record Length | 5 MPts |
| Sampling Rate | 5 GS/s |
