Характеристики:
- Полоса пропускания 200 МГц
- 2 аналоговых канала
- Частота дискретизации 1 Гвыб/с (на всех каналах)
- Длина записи 1 мегаточка (на всех каналах)
- Максимальная скорость захвата осциллограммы 5000 осц./с
- Набор расширенных триггеров
- Элементы управления инспектором волн упрощают навигация и автоматический поиск данных сигнала.
- Автоматический последовательный запуск, декодирование и параметры поиска для I2C, SPI, CAN, LIN и RS-232/422/485/UART.
- FilterVu регулируемый фильтр нижних частот позволяет удалять нежелательный шум сигнала при одновременном захвате высокочастотных событий
- 29 автоматических измерений и анализ БПФ для упрощения анализа формы сигнала
- Интерфейс пробника TekVPI поддерживает активный, дифференциальные и токовые пробники для автоматического масштабирования и единиц измерения
- 7-дюймовый (180 мм) широкоэкранный цветной TFT-LCD дисплей
- хост-порт USB 2.0 на передней панели для быстрого и удобного хранения данных
- Порт устройства USB 2.0 на задней панели для удобного подключения к ПК или прямой печати на PictBridge-совместимом принтере.
- Дополнительный порт Ethernet 10/100 для сетевого подключения и порт видеовыхода для экспорта данных осциллографа. от дисплея к монитору или проектору.
- Небольшие размеры и легкий вес
- Размеры: 5,3 дюйма (134 мм) в глубину
- Вес: 7 фунтов 14 унций. (3,6 кг)

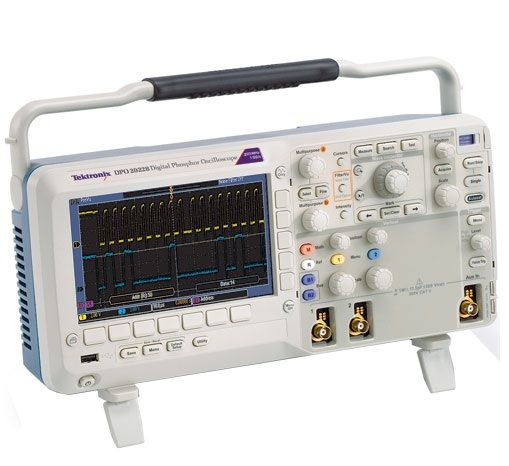

Tektronix DPO2022B, 200 МГц, 2-канальный осциллограф с цифровым люминофором, 1 Гвыб/с, предлагает надежный набор функций для ускорения каждого этапа отладки вашего проекта, от быстрого обнаружения аномалии и ее захвата, до поиска события в записи осциллограммы и анализа его характеристик и поведения вашего устройства.
Технические характеристики
| Manufacturer | Tektronix |
|---|---|
| Condition | Used |
| Channels | 2 |
| Frequency | 200 Hz |
| Record Length | 1 MPts |
| Sampling Rate | 1 GS/s |
