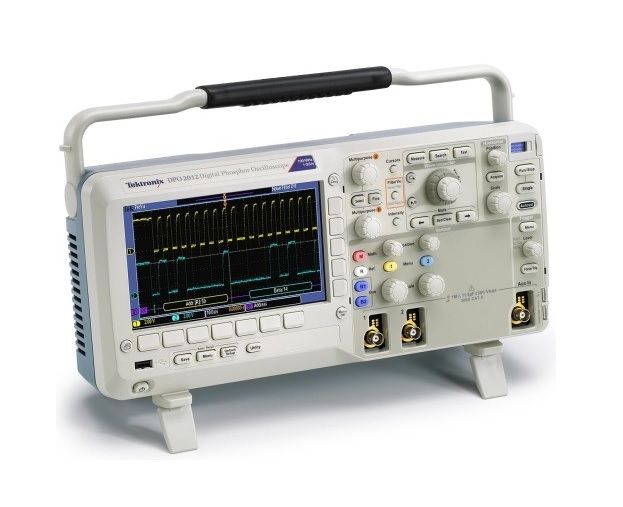

DPO2012 Цифровой осциллограф Tektronix

Характеристики:

• Полоса пропускания: 100 МГц
• 2 канала
• Частота дискретизации 1 Гвыб/с на всех каналах
• 1 мегаточка длины записи на всех каналах
• 5000 wfm/s Максимальная скорость захвата сигнала
• Набор расширенных триггеров

Запуск по последовательной шине и декодирование

• Параметры последовательного запуска, декодирования и анализа I2C, SPI, CAN, LIN и RS-232/422/485/UART

Простые в использовании функции

• Элементы управления Wave Inspector® обеспечивают удобную навигацию и автоматический поиск данных сигнала.
• Переменный фильтр нижних частот FilterVu™ позволяет удалять нежелательный сигнальный шум, сохраняя при этом захват высокочастотных событий.
• 29 автоматических измерений и анализ БПФ для упрощения анализа формы волны
• Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники для автоматического масштабирования и единиц измерения
• 7 дюймов (180 мм) ) Широкоэкранный цветной ЖК-дисплей TFT
• Хост-порт USB 2.0 на передней панели для быстрого и удобного хранения данных
• Порт USB 2.0 на задней панели для простого подключения к ПК или прямого подключения Печать на принтере, совместимом с PictBridge®
• Plug «n» Play для подключения к ПК и программных решений для анализа
• Интерфейс пробников TekVPI поддерживает активные, дифференциальные и токовые пробники для автоматического масштабирования и единиц измерения

Осциллограф с цифровым люминофором (DPO) Tektronix DPO2012 обеспечивает производительность и инструменты, необходимые для визуализации сигналов и быстрого поиска ответов. Серия DPO2000 — это первые осциллографы, обеспечивающие полезную длину записи 1 млн точек на всех каналах, опции последовательного запуска и анализа декодирования, переменный фильтр нижних частот, который также позволяет просматривать детали сигнала во всей полосе пропускания осциллографа и все это в компактный форм-фактор.

Навигация и поиск в Wave Inspector

Длина записи, одна из ключевых характеристик осциллографа, – это количество выборок, которые он может оцифровать и сохранить за один раз. Чем больше длина записи, тем больше временной интервал, который вы можете зафиксировать с высоким временным разрешением (высокая частота дискретизации).

Первые цифровые осциллографы могли записывать и сохранять только 500 точек, что очень затрудняло захват всю соответствующую информацию о расследуемом событии. На протяжении многих лет поставщики осциллографов предлагают все более и более длинные записи, чтобы удовлетворить потребности рынка в длинных окнах захвата с высоким разрешением. Эти мегаточечные длины записей часто представляют собой тысячи экранов активности сигнала. Несмотря на то, что стандартная длина записей значительно увеличилась за последние годы и теперь может удовлетворить подавляющее большинство приложений на рынке, инструменты для эффективного и действенного просмотра, навигации и анализа записей большой длины до сих пор серьезно игнорировались.

Серия Tektronix MSO/DPO2000 меняет представления о работе с записями большой длины благодаря следующим инновационным элементам управления Wave Inspector:

Масштабирование/Панорамирование

Специальная двухъярусная передняя панель управление обеспечивает интуитивно понятное управление масштабированием и панорамированием. Внутренний элемент управления регулирует коэффициент масштабирования (или масштаб масштабирования), поворот по часовой стрелке активирует масштабирование и постепенно увеличивает коэффициент масштабирования, а поворот против часовой стрелки приводит к снижению коэффициентов масштабирования и, в конечном итоге, к отключению масштабирования. Внешний элемент управления перемещает окно масштабирования по сигналу, чтобы быстро добраться до интересующей вас части сигнала.

Внешний элемент управления также использует силовую обратную связь для определения скорости панорамирования сигнала. Чем дальше вы поворачиваете внешний регулятор, тем быстрее перемещается окно масштабирования. Направление панорамы меняется простым поворотом регулятора в другую сторону. Вам больше не нужно перемещаться по нескольким меню, чтобы настроить масштаб изображения.

Воспроизведение/пауза

Специальная кнопка воспроизведения/паузы на передней панели автоматически прокручивает осциллограмму на дисплее. пока вы ищете аномалии или интересное событие. Скорость и направление воспроизведения регулируются с помощью интуитивно понятного регулятора панорамирования.

Еще раз повторим, что дальнейшее вращение регулятора ускоряет прокрутку сигнала, а изменить направление так же просто, как повернуть регулятор в другую сторону.

p>Метки пользователя

Увидели что-то интересное на осциллограмме? Нажмите кнопку Set Mark на передней панели, чтобы оставить одну или несколько «закладок» на осциллограмме. Перемещаться между метками так же просто, как нажимать кнопки «Назад» (←) и «Далее» (→) на передней панели

Поисковые метки

Не хотите тратить время на проверку все приобретение вручную, чтобы найти событие, которое вы ищете? Серия MSO/DPO2000 оснащена надежной функцией автоматического поиска осциллограмм, которая позволяет выполнять поиск в длительном сборе данных на основе заданных пользователем критериев. Все вхождения события выделены метками поиска, и к ним легко перейти с помощью кнопок «Назад» ( ←) и «Далее» (→) на передней панели. Типы поиска включают фронт, ширину импульса, рант, логику, настройку и удержание, время нарастания/спада и параллельный поиск, I2C, SPI, RS-232/422/485/UART, CAN и содержимое пакета LIN.

Последовательный запуск и анализ

Одним из наиболее распространенных приложений, требующих большой длины записи, является последовательный анализ данных при проектировании встроенных систем.
Встроенные системы практически везде. Они могут содержать множество различных типов устройств, включая микропроцессоры, микроконтроллеры, DSP, RAM, EEPROM, FPGA, АЦП, ЦАП и ввод-вывод. Эти различные устройства традиционно связывались друг с другом и внешним миром с помощью широких параллельных шин. Однако сегодня все больше и больше встроенных систем заменяют эти широкие параллельные шины последовательными шинами из-за меньших требований к пространству на плате, меньшего количества контактов, меньшей мощности, встроенных часов, дифференциальной сигнализации для лучшей помехоустойчивости и, что наиболее важно, более низкой стоимости. Кроме того, имеется большое количество готовых компонентов строительных блоков от известных производителей, что позволяет быстро разрабатывать конструкции.

Несмотря на то, что последовательные шины имеют большое количество преимуществ, они также обладают значительными преимуществами. вызовы, с которыми не сталкивались их предшественники (параллельные шины). Они усложняют отладку шинных и системных проблем, затрудняют выделение интересующих событий и интерпретацию того, что отображается на экране осциллографа. Серии MSO2000 и DPO2000 решают эти проблемы и представляют собой идеальный инструмент для инженеров, работающих с последовательными шинами, такими как I2C, SPI, RS-232/422/485/UART, CAN и LIN.

Bus Display

Обеспечивает более высокий уровень комбинированного представления отдельных сигналов (часы, данные, включение чипа и т. д.), из которых состоит ваша шина, что упрощает определение начала и конца пакетов, а также идентификацию компонентов подпакетов. таких как адрес, данные, идентификатор, CRC и т. д.

Последовательный запуск

Запуск по содержимому пакета, например по началу пакета, конкретным адресам, определенному содержанию данных, уникальным идентификаторам и т. д. , на популярных последовательных интерфейсах — I2C, SPI, RS-232/422/485/UART, CAN и LIN.

Декодирование шины

Устал от необходимости визуально проверять форму сигнала, чтобы подсчитать часы и определить, является ли каждый бит 1 или 0, а затем объединить биты в байты и определить шестнадцатеричное значение? Пусть осциллограф сделает это за вас! После настройки шины осциллограф будет декодировать каждый пакет на шине и отображать значение в шестнадцатеричном, двоичном, десятичном (только для LIN) или ASCII (только для RS-232/422/485/UART) формате. сигнала шины.

Таблица событий

Помимо просмотра декодированных данных пакета на самом сигнале шины, вы можете просматривать все захваченные пакеты в табличном представлении, подобно тому, как вы это видели бы в логическом анализатор. Пакеты имеют отметку времени и перечислены последовательно со столбцами для каждого компонента (адрес, данные и т. д.). Таблицу событий также можно экспортировать для использования в автономном режиме.

Поиск

Последовательный запуск очень удобен для выделения интересующего события, но как только вы зафиксировали его и вам нужно проанализировать окружающие данные, что вы делаете? В прошлом вам приходилось вручную прокручивать осциллограмму, подсчитывая и преобразовывая биты и выискивая причину события. В осциллографах серии MSO2000 и DPO2000 вы можете настроить автоматический поиск в собранных данных по заданным пользователем критериям, включая содержимое последовательных пакетов. Каждое вхождение помечено для удобства.

Быстрая навигация между метками осуществляется простым нажатием кнопок «Предыдущий» (←) и «Далее» (→) на передней панели.

Подключение к ПК и USB-накопитель данных

Серии MSO2000 и DPO2000 обеспечивают гибкость передачи данных благодаря стандартным USB-портам хоста и устройств, которые обеспечивают съемное хранилище данных, простое подключение к ПК и прямую печать. Также доступны дополнительные адаптеры GPIB, LAN и Video-Out. Легко захватывайте, сохраняйте и анализируйте результаты измерений с помощью программного обеспечения OpenChoice® Desktop PC Communications.

Просто загружайте изображения экрана и данные сигналов в отдельное настольное приложение или непосредственно в Microsoft Word и Excel. В дополнение к OpenChoice программное обеспечение National Instruments LabVIEW SignalExpressTM Tektronix Edition предоставляет расширенные возможности, включая расширенный анализ, удаленное управление осциллографом и анализ сигналов в реальном времени. В качестве альтернативы, если вы предпочитаете не использовать ПК, вы можете просто распечатать изображение напрямую на любом принтере, совместимом с PictBridge®, используя порт USB-устройства.

TekVPI® Probing

TekVPI Probing интерфейс устанавливает стандарт простоты использования при зондировании. Пробники TekVPI оснащены индикаторами состояния и элементами управления, а также кнопкой меню пробника прямо на блоке входной компенсации. Эта кнопка вызывает меню пробника на дисплее осциллографа со всеми соответствующими настройками и элементами управления для пробника. В интерфейсе TekVPI используется новая архитектура управления питанием пробников, позволяющая напрямую подключать токовые пробники (требуется внешний источник питания TekVPI — номер по каталогу Tektronix: 119-7465-xx).

Наконец, пробниками TekVPI можно управлять дистанционно с помощью с использованием USB, GPIB или Ethernet, что позволяет использовать более универсальные решения в средах ATE.
