Описание

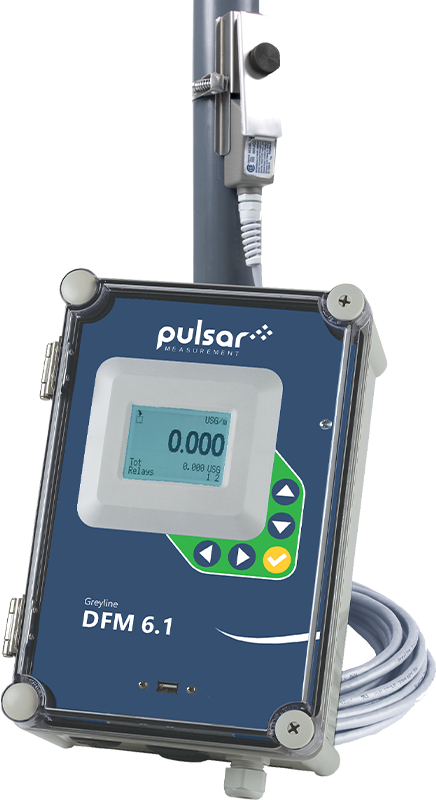

Доплеровский расходомер DFM 6.1 Greyline Instruments от Pulsar Measurement представляет собой простой бесконтактный расходомер, предназначенный для применений, которые не позволяют использовать обычные контактные расходомеры. Поскольку датчик монтируется снаружи трубы, он не подвержен воздействию абразивов и агрессивных химикатов, что делает его идеальным для сточных вод, шламов, шлама, химикатов, вязких жидкостей и абразивов. Нет препятствий для потока и нет падения давления. DFM 6.1 рекомендуется для полных труб и любых жидкостей, содержащих твердые частицы или пузырьки.
Накладной датчик DFM 6.1 монтируется снаружи любой трубы диаметром 1/2 дюйма / 12,7 мм или больше. Для измерения скорости акустический сигнал отражается обратно на датчик от движущихся частиц или пузырьков газа, взвешенных в жидкости. Расход рассчитывается на основе настроенного идентификатора трубы.
Доплеровский расходомер DFM 6.1 включает в себя ультразвуковой датчик, простую в использовании 5-кнопочную систему калибровки, большой цифровой дисплей расхода с сумматором, изолированный выход 4–20 мА, регистратор данных на 26 миллионов точек и два программируемых реле управления. Датчик классифицируется как негорючий, искробезопасный датчик является дополнительным.
Технические характеристики
Характеристики
- Скорость потока: от ±0,1 до 40 футов/сек (от ±0,03 до 12,2 м/сек)
- Размер трубы: от 1/2 до 180 дюймов (от 12,7 мм до 4,5 м)
- Погрешность ±2 %:
- Требуются твердые частицы или пузырьки размером не менее 100 микронов.
- Концентрация 75 ppm.
- ± 0,1 %, линейность ± 0,5 % от полной шкалы.
- Большой ЖК-дисплей с подсветкой.
- 16-значный сумматор.
- Измерение обратного расхода.
- Изолированный 4–20 мА (макс. нагрузка 1000 Ом)
- 2 программируемых реле управления
- Регистратор данных на 26 миллионов точек
